Proteus Demo 8.12.30834.0 - Công cụ mô phỏng mạch điện tử

Giới thiệu về Proteus 8.12

Proteus 8.12 là một phần mềm mạnh mẽ, được phát triển bởi Lancenter Electronics, cho phép người dùng mô phỏng chính xác hoạt động của các mạch điện tử. Phần mềm này tích hợp cả chức năng thiết kế mạch và khả năng lập trình điều khiển cho nhiều dòng vi điều khiển phổ biến như MCS-51, PIC, AVR và nhiều loại khác.

Khả năng mô phỏng linh kiện

Proteus có khả năng mô phỏng đa dạng các linh kiện điện tử được sử dụng rộng rãi. Điểm nổi bật của phần mềm là sự hỗ trợ đặc biệt dành cho các loại MCU như PIC, 8051, AVR, Motorola, giúp quá trình thiết kế và kiểm tra mạch trở nên dễ dàng hơn.

Các thành phần chính của Proteus

Proteus được cấu thành từ hai chương trình chính: ISIS, chuyên dụng cho việc mô phỏng mạch điện, và ARES, được sử dụng để thiết kế mạch in (PCB). Proteus được đánh giá cao như một công cụ mô phỏng hiệu quả cho các loại Vi Điều Khiển.

Hỗ trợ đa dạng các dòng Vi Điều Khiển và giao tiếp

Phần mềm hỗ trợ nhiều dòng VĐK khác nhau, bao gồm 8051, AVR, PIC, dsPIC, ARM. Đồng thời, Proteus cũng tương thích với các giao tiếp phổ biến như I2C, SPI, CAN, USB, Ethernet. Ngoài ra, phần mềm còn cung cấp khả năng mô phỏng hiệu quả cho cả mạch số và mạch tương tự.

Proteus là một bộ công cụ toàn diện, chuyên biệt trong lĩnh vực mô phỏng mạch điện tử, đáp ứng nhu cầu của kỹ sư và nhà thiết kế.

Các thành phần trong bộ Proteus

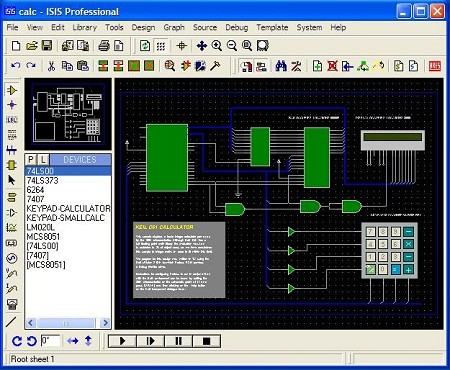

Phần mềm ISIS Schematic Capture đã trải qua hơn 12 năm nghiên cứu và cải tiến, hiện đang được tin dùng bởi hơn 12.000 người dùng toàn cầu. Điểm mạnh nổi bật của ISIS là khả năng mô phỏng chính xác hoạt động của vi điều khiển, mà không đòi hỏi bất kỳ phần mềm hỗ trợ nào khác.

Sau quá trình mô phỏng, các file thiết kế từ ISIS có thể được xuất sang ARES hoặc các phần mềm chuyên dụng để thiết kế mạch in (PCB).

Đối với lĩnh vực đào tạo và giáo dục, ISIS được đánh giá cao nhờ giao diện mạch điện trực quan, sinh động. Người dùng có thể tùy chỉnh đường nét, màu sắc của mạch điện, cũng như lựa chọn từ các mẫu mạch (templates) có sẵn.

Các tính năng bổ sung của ISIS

ISIS cung cấp khả năng tự động sắp xếp các đường dẫn mạch và xác định chính xác vị trí giao nhau của chúng.

Việc lựa chọn linh kiện và cấu hình các thông số kỹ thuật cho chúng trở nên đơn giản và thuận tiện hơn.

Phần mềm hỗ trợ xuất file thống kê chi tiết về các linh kiện được sử dụng trong mạch điện.

ISIS cho phép xuất file Netlist, đảm bảo tính tương thích với nhiều phần mềm thiết kế mạch in phổ biến hiện nay.

Đối với các kỹ sư thiết kế mạch chuyên nghiệp, ISIS tích hợp một loạt các công cụ hỗ trợ quản lý các dự án mạch điện phức tạp, ngay cả khi chúng bao gồm hàng ngàn linh kiện.

Hỗ trợ thiết kế theo cấu trúc phân cấp (hierarchical design), giúp tổ chức và quản lý mạch điện hiệu quả.

Tính năng tự động đánh số linh kiện giúp tiết kiệm thời gian và giảm thiểu sai sót.

ARES PCB Layout

ARES (Advanced Routing and Editing Software) là một phần mềm chuyên dụng để vẽ mạch in PCB.

Phần mềm này tạo ra mạch in dựa trên file Netlist và các công cụ tự động hóa khác.

Đặc điểm nổi bật của phần mềm Proteus

Phần mềm được xây dựng trên nền tảng cơ sở dữ liệu 32 bit, đảm bảo độ chính xác cao tới 10nm. Độ phân giải góc đạt 0.10 và kích thước board mạch tối đa có thể xử lý lên tới +/- 10 mét.

ARES, một thành phần của Proteus, hỗ trợ thiết kế mạch in với cấu trúc lên đến 16 lớp.

• Giao diện người dùng được thiết kế trực quan, dễ dàng thao tác thông qua các menu ngữ cảnh.
• Khả năng tương thích với file netlist được tạo từ phần mềm vẽ mạch nguyên lý ISIS.
• Hệ thống tự động đồng bộ hóa dữ liệu, cập nhật các thay đổi về chỉ số linh kiện, vị trí chân và cổng kết nối giữa mạch in và mạch nguyên lý.
• Tích hợp công cụ kiểm tra lỗi thiết kế, giúp phát hiện và khắc phục các vấn đề tiềm ẩn.
• Thư viện linh kiện phong phú, bao gồm đầy đủ các loại lỗ khoan mạch và linh kiện dán bề mặt.

PROTEUS VSM là sự kết hợp hoàn hảo giữa chương trình mô phỏng mạch điện dựa trên chuẩn SPICE3F5 và các mô hình linh kiện tương tác động. Nhờ đó, người dùng có thể tạo ra các linh kiện tương tác động một cách dễ dàng, thậm chí không cần kiến thức lập trình.

Điều này cho phép PROTEUS VSM thực hiện các mô phỏng có tính tương tác cao, mô phỏng chính xác hoạt động của mạch điện thực tế.

Chương trình cung cấp một thư viện lớn các mô hình linh kiện mô phỏng, bao gồm các vi điều khiển phổ biến và các linh kiện ngoại vi như LED, LCD, keypad, cổng RS232…

Nhờ vậy, người dùng có thể mô phỏng toàn bộ hệ thống vi điều khiển, cũng như xây dựng và kiểm tra phần mềm cho các hệ thống đáp ứng các giao thức vật lý khác nhau.

Cập nhật Proteus mới nhất

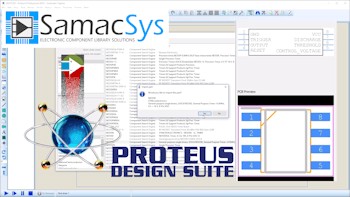

Proteus 8.9

• Tìm kiếm Web Thư viện: Proteus tiếp tục nâng cao trải nghiệm nhập linh kiện bằng cách tích hợp khả năng tìm kiếm trực tiếp trên web ngay trong biểu mẫu liên quan. Khi tìm kiếm một linh kiện cụ thể, người dùng có thể dễ dàng chuyển đổi giữa các kết quả đã cài đặt và kết quả trên web chỉ bằng một cú nhấp chuột.

  Việc nhập dữ liệu vào Proteus trở nên đơn giản hơn bao giờ hết, chỉ cần nhấp đúp vào kết quả tìm kiếm trên web để đưa thông tin trực tiếp vào phần mềm. Quá trình này hỗ trợ cả việc nhập sơ đồ và footprint PCB, thậm chí bao gồm cả mô hình 3D STEP trong nhiều trường hợp. Dịch vụ này hoàn toàn miễn phí.

• Tự động Hoàn thiện Tuyến Định Tuyến: Trong quá trình định tuyến trên PCB, Proteus 8.9 dự đoán vị trí chuột và hiển thị đường dẫn tiềm năng đến các điểm đích hợp lệ.

  Người dùng có thể hoàn tất tuyến đường chỉ bằng một phím Enter, giúp tăng tốc đáng kể quy trình thiết kế. Đường dẫn dự đoán sẽ được cập nhật liên tục theo chuyển động của chuột, cho phép người dùng kiểm soát và tinh chỉnh trước khi tự động hoàn thiện khi đạt được kết quả ưng ý.

• Nâng cấp Công cụ Gerber Editor: Phiên bản cập nhật này mang đến những cải tiến cho Gerber Editor, bao gồm khả năng tạo bảng quy trình với các bước sau:
  • Xác định kích thước vùng làm việc dựa trên kích thước bảng PCB.
  • Nhập số thứ tự PCB đầu tiên và khoảng cách giữa các bản sao.
  • Lặp lại quy trình với các PCB khác nếu cần thiết.
  • Vẽ đường viền bảng cuối cùng bao quanh vùng làm việc để biểu thị bảng mạch hoàn chỉnh.
