MBW - Phần mềm tính toán móng băng chuyên nghiệp

Giới thiệu về phần mềm MBW

MBW là một phần mềm chuyên dụng, được thiết kế để tự động hóa quá trình phân tích và thiết kế kết cấu móng băng bê tông cốt thép. Phần mềm cung cấp kết quả cuối cùng là các bản vẽ kỹ thuật thi công chi tiết, đồng thời hỗ trợ phân tích hệ kết cấu dầm giao nhau.

Các chức năng chính của phần mềm MBW

1. Nhập dữ liệu

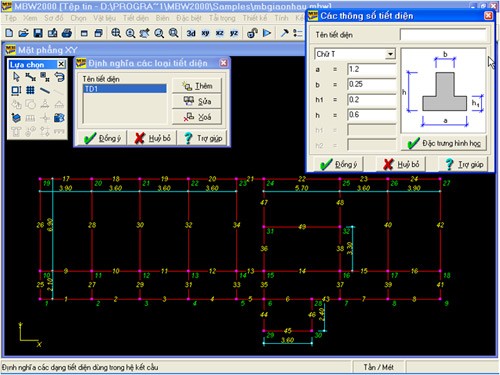

• Giao diện đồ họa trực quan, cho phép người dùng dễ dàng phóng to, thu nhỏ, điều chỉnh góc nhìn và lựa chọn các cấu kiện một cách linh hoạt.
• Khả năng chỉnh sửa dữ liệu trực tiếp trong môi trường đồ họa của chương trình.
• Hỗ trợ mô hình sơ đồ kết cấu theo hệ lưới hình chữ nhật.
• Đa dạng các dạng tiết diện hình học của cấu kiện dầm như tiết diện chữ nhật, chữ T, chữ I, hình hộp.
• Dữ liệu về nền đất có thể được mô tả thông qua hệ số nền (theo mô hình nền Wincle) hoặc tự động xác định bởi chương trình dựa trên các thông số đặc trưng của các lớp đất nền.
• Xét tải trọng thanh dưới dạng tải trọng phân bố hoặc tải trọng tác dụng tại nút.
• Tự động tính toán tải trọng bản thân của các cấu kiện.
• Cung cấp 3 phương pháp linh hoạt để lấy hệ số tổ hợp: theo tên trường hợp tải trọng, theo nhóm tải trọng hoặc nhập trực tiếp.
• Đáp ứng đầy đủ các thông số thiết kế theo Tiêu chuẩn thiết kế bê tông cốt thép với cấu kiện dầm.

2. Phân tích và thiết kế

• Trong trường hợp phân tích hệ thanh trên nền đàn hồi, chương trình tự động xác định hệ số nền bằng hai phương pháp: phương pháp ứng suất đáy móng / độ lún hoặc phương pháp Bowles.
• Phân tích tính toán nội lực hệ kết cấu móng băng hoặc hệ dầm giao nhau bằng phương pháp Phần tử hữu hạn.
• Tổ hợp nội lực và xác định đường bao nội lực cho từng cấu kiện.
• Thiết kế cấu kiện dầm bê tông cốt thép theo TCVN 5574-91.

3. Thể hiện kết quả

• Môi trường đồ họa trực quan hiển thị các kết quả tính toán như sơ đồ kết cấu, tải trọng, chuyển vị, biểu đồ nội lực (mô men uốn, lực cắt, mô men xoắn) và sơ đồ diện tích cốt thép tính toán.
• Xem và in chi tiết các kết quả tính toán cho từng nút và từng phần tử trong giao diện đồ họa.
• Cung cấp đầy đủ các báo cáo về nội lực của các phần tử thanh, chuyển vị của các nút, kết quả thiết kế cấu kiện bê tông cốt thép và kết quả kiểm tra dàn thép.
• Tự động bố trí cốt thép trong các cấu kiện thanh của hệ móng băng bê tông cốt thép, cho phép chỉnh sửa bản vẽ trong môi trường thiết kế bản vẽ của chương trình.
• Tạo bản vẽ hệ móng băng bao gồm mặt bằng móng, chi tiết các dầm móng, các mặt cắt và bảng thống kê cốt thép. Bản vẽ đảm bảo đầy đủ các yêu cầu về cấu tạo và có thể xuất bản vẽ sang AutoCAD.
