KIW: Giải pháp hàng đầu về ứng dụng công nghệ thông tin trong xây dựng kết cấu nhà thép

Trong suốt một thập kỷ qua, KIW đã khẳng định vị thế tiên phong trong việc cung cấp các giải pháp ứng dụng công nghệ thông tin cho lĩnh vực xây dựng kết cấu nhà thép. Sản phẩm này được công nhận rộng rãi như một tiêu chuẩn cho công nghệ phân tích, tính toán và thiết kế kết cấu khung thép tiền chế tại Việt Nam.

KIW là phần mềm tự động hóa quy trình phân tích và thiết kế kết cấu khung thép tiền chế, đưa ra kết quả cuối cùng là bản vẽ kỹ thuật thi công cho các khung thép với cấu kiện thanh tiết diện chữ I. Điểm nổi bật của KIW là khả năng thiết kế tối ưu, đảm bảo khả năng chịu lực và tiết kiệm vật liệu một cách hiệu quả.

Các chức năng chính của phần mềm

1. Nhập dữ liệu

Giao diện đồ họa thân thiện, dễ tương tác với người dùng.
Thư viện đa dạng các sơ đồ kết cấu mẫu thường gặp trong thực tế, bao gồm khung một hoặc nhiều nhịp, với khả năng điều chỉnh độ dốc mái khác nhau.
Hỗ trợ xét tiết diện chữ I của cấu kiện thép, tuân thủ các dạng định hình theo tiêu chuẩn hoặc tiết diện tổ hợp từ thép tấm.
Đầy đủ các loại tải trọng tác động lên cấu kiện thanh (tải trọng phân bố đều, hình thang, hình tam giác, dọc trục) và tải trọng nút (tập trung, chuyển vị cưỡng bức gối tựa).
Tự động tính toán và dồn một số dạng tải trọng như tải trọng gió theo TCVN 2737-95, tải trọng bản thân, tải trọng tường, tải trọng mái.
Cung cấp đầy đủ thông số thiết kế theo tiêu chuẩn cho các cấu kiện dầm, cột trong hệ kết cấu phẳng, cùng với các thông số thiết kế cho gần 30 dạng liên kết khác nhau.
Đối với bài toán kiểm tra, chương trình thực hiện kiểm tra cường độ và ổn định dựa trên tiết diện do người dùng xác định. Đối với bài toán thiết kế, chương trình tự động xác định tiết diện tối ưu cho các cấu kiện chịu lực chính, đảm bảo điều kiện bền và ổn định, đồng thời tối ưu hóa trọng lượng vật liệu.

2. Khả năng phân tích và thiết kế

Sử dụng phương pháp phần tử hữu hạn để xác định chính xác nội lực.
Tự động tổ hợp nội lực và xác định đường bao nội lực cho từng cấu kiện thanh.
Thiết kế/kiểm tra các cấu kiện thanh theo tiêu chuẩn Việt Nam hoặc tiêu chuẩn Mỹ (AISC-ASD hoặc AISC-LRFD).
Thiết kế các chi tiết liên kết theo tiêu chuẩn Việt Nam.
Tính toán lặp trong bài toán thiết kế giúp xác định tiết diện tối ưu, tiết kiệm vật liệu tối đa.

3. Thể hiện kết quả

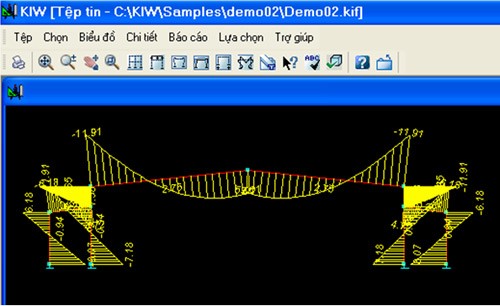

Môi trường đồ họa trực quan hiển thị các kết quả tính toán như sơ đồ kết cấu, tải trọng, chuyển vị, biểu đồ nội lực (mô men, lực cắt, lực dọc), biểu đồ bao nội lực, sơ đồ tiết diện các cấu kiện thanh.
Xem và in chi tiết các kết quả tính toán cho từng nút và phần tử trong giao diện đồ họa.
Cung cấp đầy đủ các báo cáo về nội lực, chuyển vị, kết quả thiết kế/kiểm tra cấu kiện thép, và kết quả thiết kế chi tiết liên kết.
Cho phép thay đổi kết quả tính toán thiết kế tiết diện và kết quả thiết kế chi tiết liên kết trực tiếp trong môi trường đồ họa.
Sau khi hoàn thành tính toán, người dùng có thể xuất toàn bộ kết quả thiết kế dưới dạng bản vẽ kỹ thuật (bản vẽ khung, mặt cắt tiết diện, chi tiết liên kết, bảng thống kê vật liệu) sang các phần mềm đồ họa như AutoCAD để in ấn.
