Trong khi có nhiều phần mềm thiết kế PCB chuyên nghiệp đòi hỏi chi phí bản quyền đáng kể, KiCad nổi bật như một lựa chọn mã nguồn mở, miễn phí, hoạt động ổn định trên nhiều nền tảng khác nhau.
KiCad sở hữu một loạt các tính năng chuyên biệt dành cho thiết kế bo mạch, trở thành công cụ hữu ích cho các kỹ sư điện tử. Phần mềm cung cấp bốn chương trình chính:
Trong quá trình làm việc, các thao tác cơ bản như Cut, Copy, Paste, Delete đều được hỗ trợ đầy đủ. Bên cạnh đó, các chức năng Undo, Redo, phóng to/thu nhỏ giúp người dùng dễ dàng thao tác và kiểm soát bản vẽ.
Người dùng có thể chèn nhãn, thêm các điểm nút và thực hiện kiểm tra tính hợp lệ của mạch. Quá trình kiểm tra sẽ chỉ ra số lượng lỗi, kèm theo thông báo chi tiết, cho phép lựa chọn đơn vị đo, in mạch và chọn linh kiện từ thư viện.
KiCad hỗ trợ nhập file NET, xem các bản vẽ đã có, sử dụng macro, tùy chỉnh phím tắt và lưu dự án dưới định dạng file ZIP. Một điểm nổi bật khác là khả năng cài đặt thước đo, làm việc với nhiều lớp (tối đa 16 lớp), sử dụng tính năng track, vẽ các hình dạng như vòng cung, hình tròn, đa giác và chuyển đổi sang chế độ 3D.
Các PCB sau khi hoàn thành có thể được in trực tiếp hoặc xuất ra các định dạng DSN, CAD và WRL.

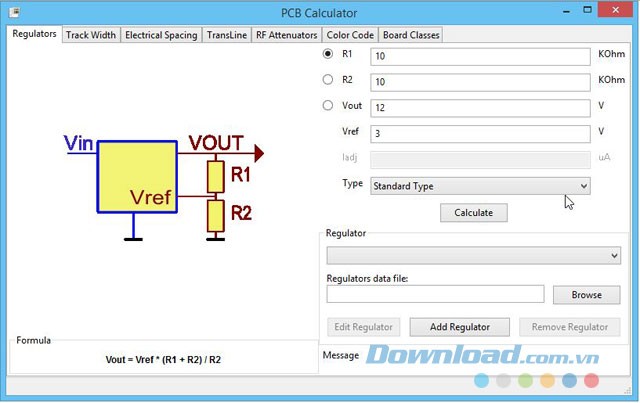

KiCad cho phép mở các file Gerber để phân tích cấu trúc lớp của PCB, kiểm tra lớp mặt nạ hàn, tạo logo từ file BMP, thêm văn bản và sử dụng công cụ tính toán PCB. Tóm lại, KiCad là một lựa chọn lý tưởng cho các kỹ sư thiết kế.

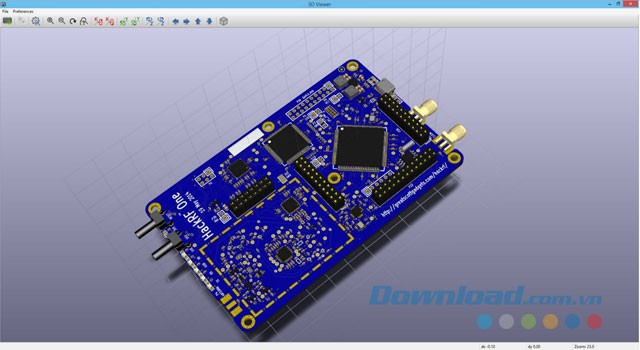

Không chỉ hỗ trợ tạo vi mạch, xem hình ảnh 3D và xuất ra nhiều định dạng khác nhau, phần mềm còn giúp kiểm tra lỗi mạch một cách hiệu quả. Đặc biệt, KiCad tương thích với nhiều nền tảng và bạn có thể tìm thấy phiên bản phù hợp với hệ điều hành của mình trong danh mục tải về.
Đối với người dùng Linux, bạn có thể thêm địa chỉ PPA vào Software Manager để cài đặt.
