Inventor: Giải pháp thiết kế cơ khí 3D chuyên nghiệp

Inventor là một phần mềm mạnh mẽ, được sử dụng để tạo lập và điều chỉnh các bản thiết kế cơ khí ba chiều. Công cụ này trang bị cho các kỹ sư và nhà thiết kế những chức năng cần thiết để xử lý các dự án thiết kế cơ khí một cách toàn diện.

Các tính năng chính bao gồm khả năng mở rộng thiết kế, mô phỏng chuyển động, quản lý dữ liệu phức tạp và cải thiện năng suất CAD. Bên cạnh đó, Inventor còn hỗ trợ tạo ra các tài liệu thiết kế chuyên nghiệp.

Sự liên kết với các phần mềm Autodesk khác

Nếu bạn đã quen thuộc với các phần mềm thiết kế kỹ thuật của Autodesk , chẳng hạn như AutoCAD Electrical (dành cho thiết kế mạch điện) hoặc AutoCAD Mechanical (dành cho thiết kế cơ khí), bạn sẽ nhận thấy khả năng tương thích với định dạng file Inventor.

Việc tích hợp này cho thấy Autodesk tập trung phát triển Inventor như một giải pháp chuyên biệt cho thiết kế kỹ thuật 3D. Phần mềm này cung cấp đầy đủ các công cụ và hỗ trợ cần thiết, từ khâu phác thảo ban đầu đến việc hoàn thiện tài liệu bản vẽ.

Hãy cùng Download.com.vn khám phá danh sách các tính năng nổi bật của Inventor để hiểu rõ hơn về tiềm năng của nó.

Tính năng nổi bật của phần mềm thiết kế cơ khí 3D Inventor

Thiết kế và mô hình hóa sản phẩm

Shape Generator: Công cụ này cho phép khám phá các khả năng thiết kế ở giai đoạn đầu, xác định hình dạng và chức năng cơ bản của bộ phận hoặc toàn bộ thiết kế. Inventor cung cấp một phương thức tối ưu hóa về độ cứng, trọng lượng. Với Shape Generator, bạn có thể tải và áp dụng các điều kiện thực tế để đánh giá hiệu suất sản phẩm, kiểm soát độ dày vật liệu tối thiểu, xác định vùng tránh và duy trì đối xứng. Các hình dạng được tạo ra có thể được sử dụng như một tham chiếu trong quá trình thiết kế.

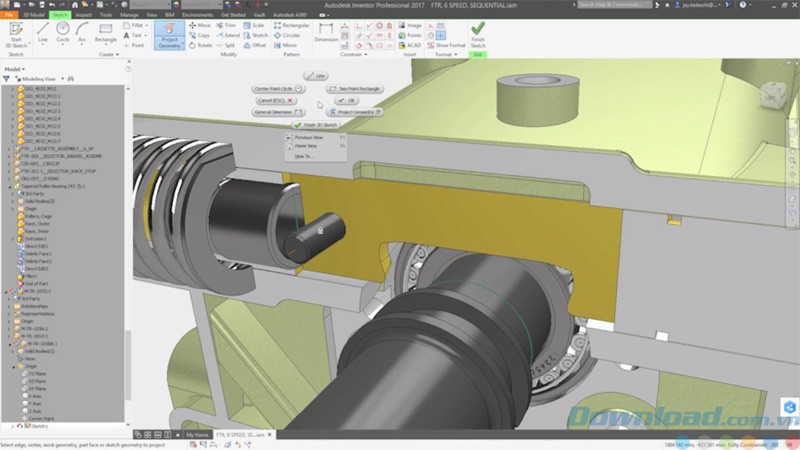

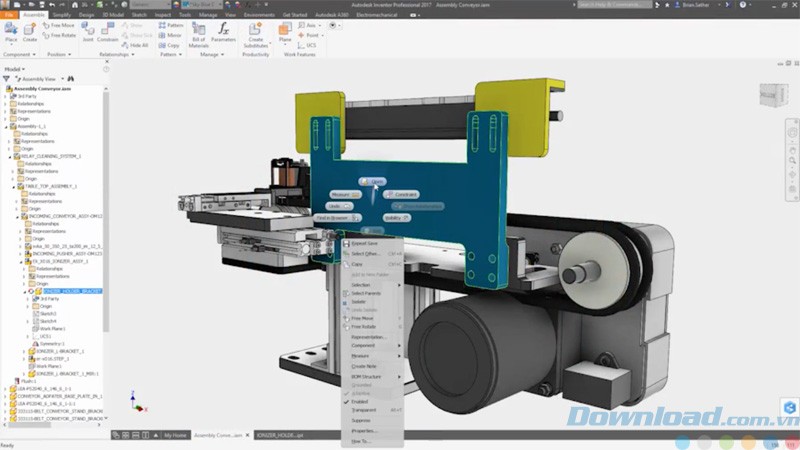

Mô hình tham số: Truy cập các lệnh trực tiếp tại con trỏ chuột thông qua menu. Tạo các thông số và kích thước khi phác thảo. Các đối tượng 3D, fillet, chamfer có kích thước linh hoạt. Sử dụng các công cụ để nhanh chóng xác định các tính năng hiện có trong lịch sử mô hình và xem mối quan hệ cha con.

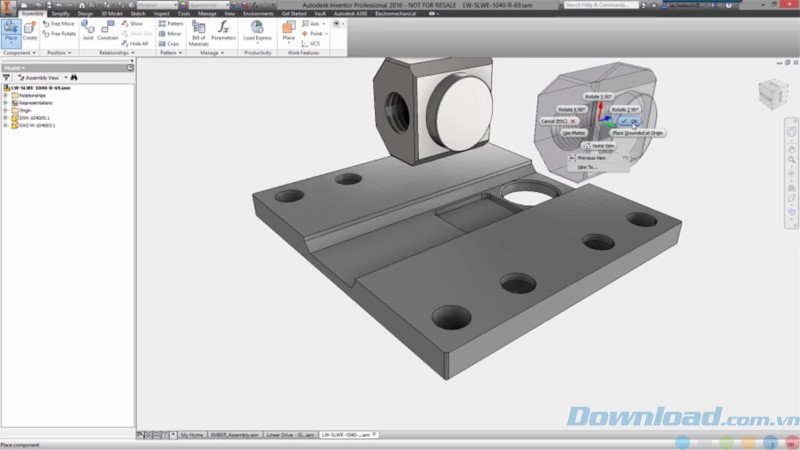

Lắp ráp mô hình: Lắp ráp nhanh chóng các sản phẩm để đánh giá sự phù hợp và chức năng. Xác định các điểm không tương thích, tạo bản vẽ phối cảnh và mô phỏng hiệu suất của các bộ phận đã lắp ráp. Sử dụng các khớp để áp dụng các ràng buộc phù hợp trong một bước duy nhất. Duy trì liên kết đến tệp gốc khi sử dụng dữ liệu từ nhiều nguồn khác nhau.

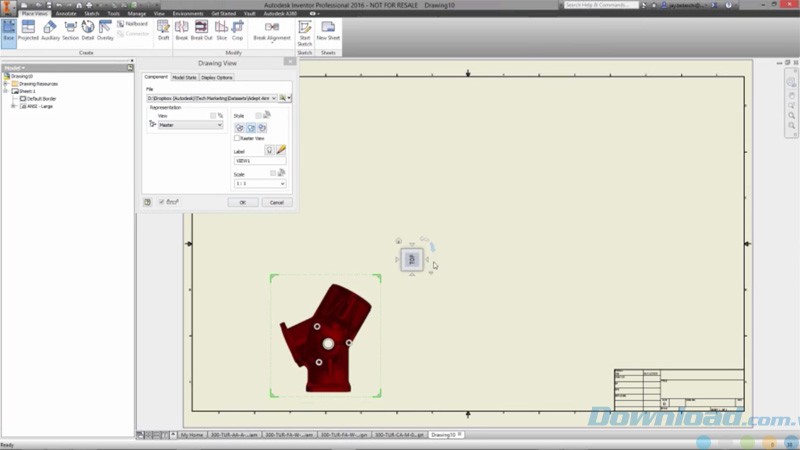

Tạo bản vẽ: Tạo các bản vẽ kết hợp như tệp DWG gốc trong Inventor hoặc AutoCAD . Thay đổi kích thước trong bản vẽ để cập nhật mô hình 3D và ngược lại.

Xác định vị trí, tỷ lệ, hướng hình chiếu bằng các điều khiển tương tác.
Sử dụng menu đánh dấu để thêm hình chiếu phụ và hình cắt.
Trình bày chi tiết bản vẽ nhanh chóng bằng cách lấy kích thước từ các thông số mô hình.

Tạo mô hình linh hoạt: Sử dụng các công cụ phù hợp cho mọi công việc. Các phương pháp tạo mô hình bao gồm:

Mô hình tham số: Xác định mối quan hệ giữa các tính năng và thành phần.
Mô hình hình dạng tự do: Tạo hình dạng phức tạp bằng công nghệ T-Splines.
Mô hình trực tiếp: Thực hiện chỉnh sửa nhanh chóng với các điều khiển push/pull đơn giản.

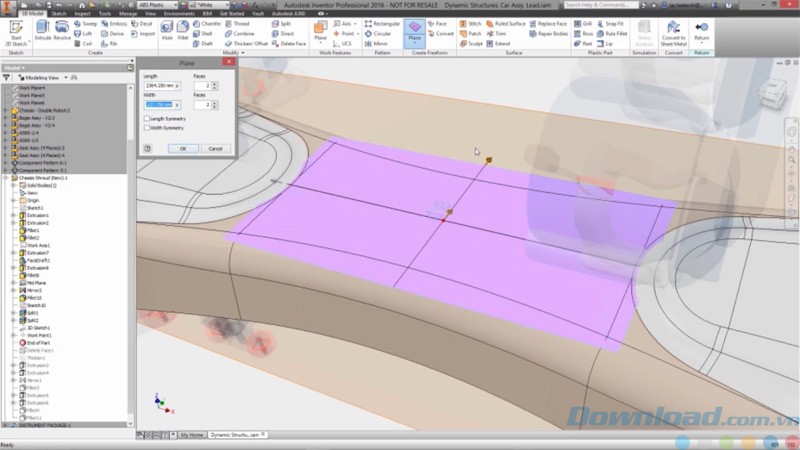

*Tạo mô hình 3D linh hoạt trong Inventor*

Thiết kế khái niệm và layout: Mở tệp DWG của AutoCAD trực tiếp trong Inventor làm cơ sở cho mô hình 3D:

Trích xuất các khối từ AutoCAD thành các phần riêng biệt.
Thêm các ràng buộc để đặt chúng vào mô hình lắp ráp.
Tiếp tục chỉnh sửa layout 2D hoặc khái niệm trong AutoCAD.
Mô hình Inventor tự động cập nhật mà không cần làm lại.

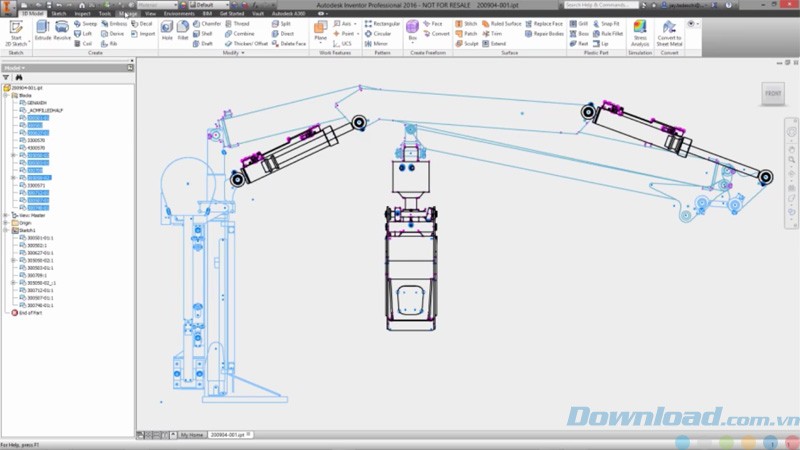

*Thiết kế layout trong phần mềm đồ họa 3D Inventor*

Thiết kế các bộ phận nhựa: Các công cụ thiết kế bộ phận nhựa trong Inventor cho phép:

Tạo các hình dạng phức tạp dựa trên công nghệ T-Splines.
Tạo các hình phổ biến như hình vòm, gờ cong hoặc lưới tản nhiệt.
Xác định các vấn đề chất lượng tiềm ẩn bằng phân tích dòng nhựa dựa trên công nghệ Moldflow.

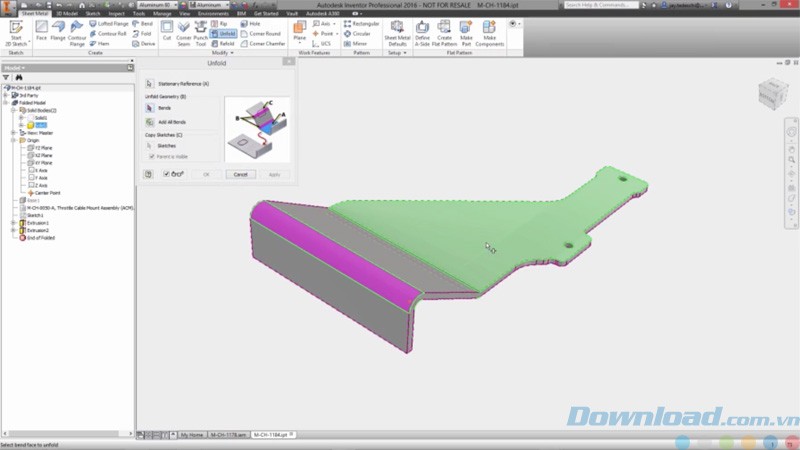

Thiết kế tấm kim loại phức tạp phù hợp với tiêu chuẩn doanh nghiệp nhờ các công cụ có khả năng:

Chuyển đổi thiết kế tấm kim loại 2D sang mô hình 3D hoặc tạo mới từ đầu.
Tạo nếp gấp, đường viền và gờ nổi (mặt bích).

Tự động hóa thiết kế

Cấu hình sản phẩm tự động:

Kéo và thả code từ thư viện đoạn code lớn trong ứng dụng.
Chọn các thông số và quy tắc từ danh sách và thêm chúng vào form mà không cần lập trình.
Triển khai các cấu hình bên ngoài doanh nghiệp bằng cách tải sản phẩm lên đám mây, sử dụng dịch vụ Configurator 360.

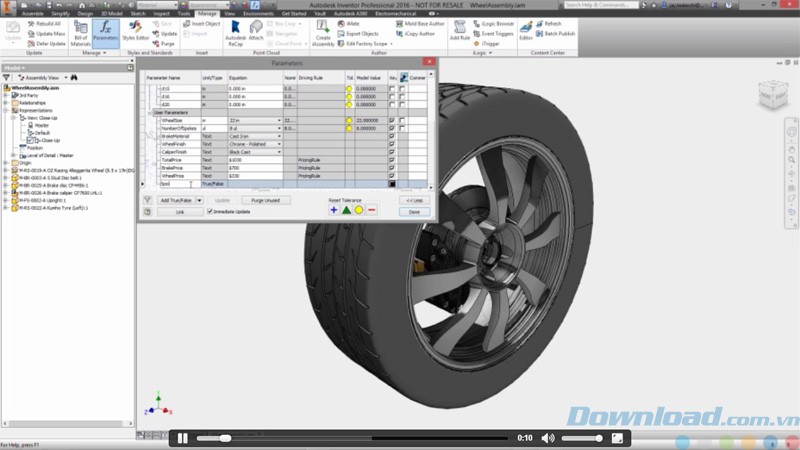

*Cấu hình sản phẩm tự động với Inventor*

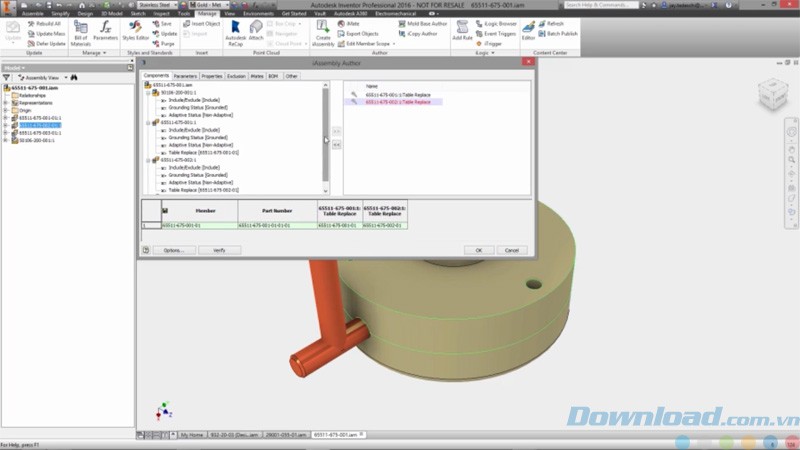

Thiết kế bộ phận và lắp ráp tự động: Tạo các bộ phận, tính năng, lắp ráp có thể tái sử dụng, có thể cấu hình bằng cách xác định các tham số biến. Chèn các bộ phận, tính năng, lắp ráp vào thiết kế bằng cách chọn vị trí và xác định các thông số của hình học mục tiêu.

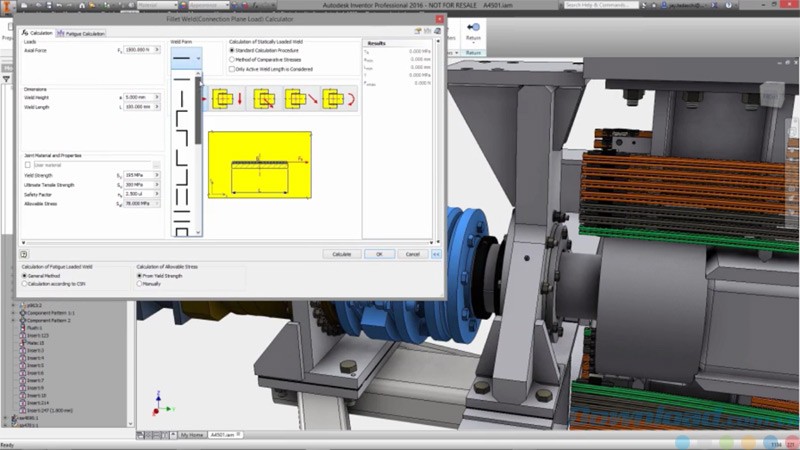

Tạo và tính toán các thành phần: Sử dụng công cụ máy tính tích hợp để biết các khớp phổ biến trong thiết kế như mối hàn, kẹp và miếng lót. Công cụ tạo thành phần tự động tạo ra các bộ phận đáp ứng yêu cầu thiết kế, chẳng hạn như kết nối bắt vít trong khối lắp ráp.

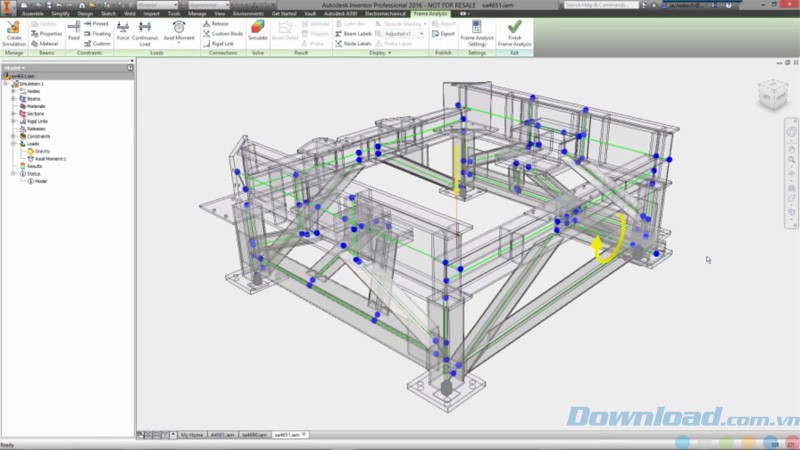

Thiết kế khung tự động: Đơn giản hóa việc thiết kế các khung cấu trúc bằng lệnh tự động. Các lệnh này cho phép:

Chèn các thành phần khung từ thư viện hàng ngàn khung tiêu chuẩn.
Dịch chuyển hoặc xoay khung theo ý muốn.
Áp dụng cắt tỉa cho nhiều thành phần khung cùng lúc.
Phân tích hiệu suất khung bằng cách thêm các ràng buộc và chỉ định tải.

Khả năng cộng tác và phối hợp CAD

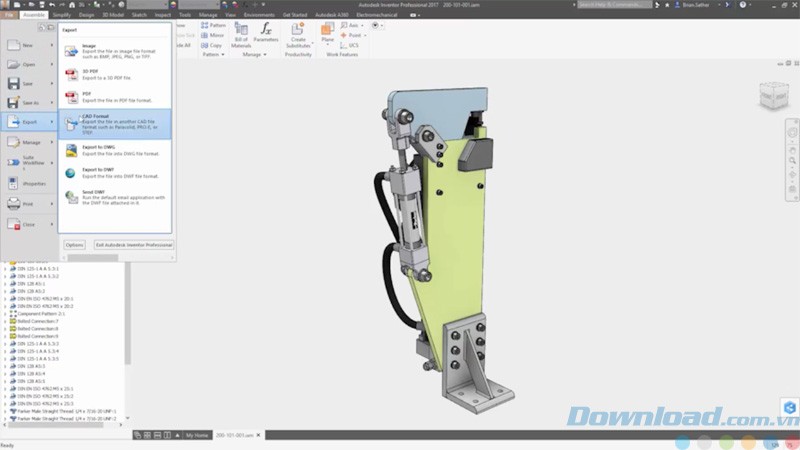

Xuất file PDF 3D: Xuất khẩu các thiết kế 3D sang định dạng PDF 3D để bất kỳ ai cũng có thể xem bằng Adobe Acrobat Reader . Tính năng này cho phép:

Bao gồm nhiều bản trình bày thiết kế do người dùng định nghĩa.
Đính kèm tệp bổ sung vào file PDF, bao gồm cả bản vẽ và các định dạng tệp CAD.
Xem cấu trúc lắp ráp hoàn chỉnh và thuộc tính tệp.

Đánh giá thiết kế 3D dựa trên đám mây:

Chia sẻ các phiên bản gọn nhẹ của thiết kế 3D lên đám mây để xem và nhận xét mà không cần đăng nhập.
Thu thập thông tin phản hồi từ các thành viên trong nhóm dự án từ mọi nơi, trên mọi thiết bị.
Tạo bản chụp thiết kế trong định dạng 3D để bảo vệ tài sản trí tuệ.

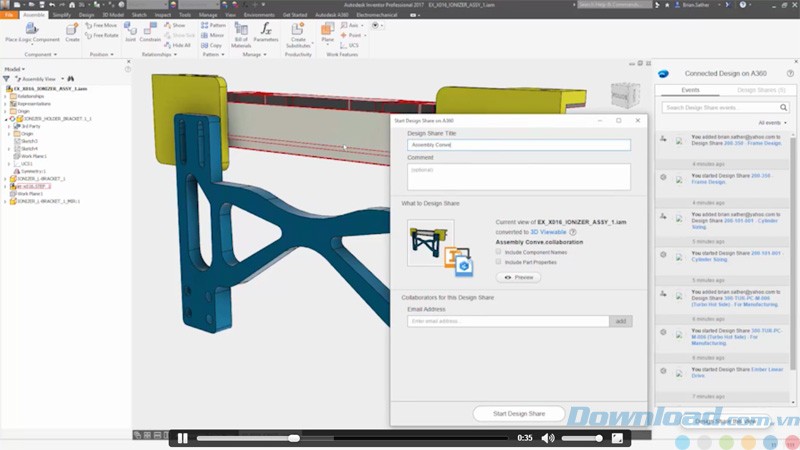

Cộng tác viên có thể xem và nhận xét về thiết kế trực tiếp trong môi trường điện toán đám mây A360 .
Phản hồi được tự động thu thập và hiển thị trong môi trường thiết kế Inventor.

Làm việc với các dữ liệu không phải là dữ liệu gốc: Với công nghệ AnyCAD, các thiết kế trong Inventor xác định cập nhật mới nhất trong tệp của bạn mà không cần làm lại hoặc nhập lại.

Làm việc với dữ liệu không phải là dữ liệu gốc, chèn phần hoặc đoạn lắp ráp nhỏ từ các nhà cung cấp vào thiết kế mà không cần dịch, ngay cả khi họ sử dụng phần mềm CAD khác nhau.
Duy trì liên kết liên quan: Nếu có sự thay đổi đến các tệp không phải tệp gốc, Inventor tự động cập nhật thiết kế.

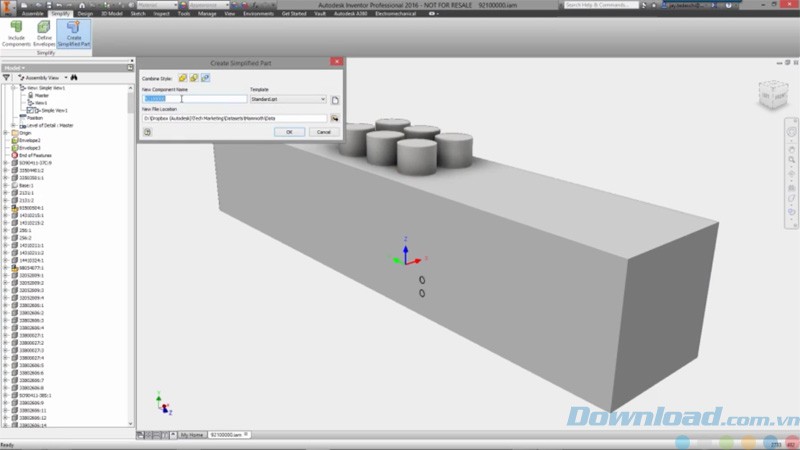

BIM có khả năng tương tác: Sử dụng các công cụ BIM (Building Information Modeling) để:

Giảm sự phức tạp của mô hình 3D trong các mô hình BIM có sẵn.
Xác định các điểm kết nối và thuộc tính hệ thống.
Xuất tệp dưới dạng Revit gốc hoặc định dạng IFC để sử dụng trong các BIM.

Quản lý dữ liệu: Quản lý tất cả dữ liệu thiết kế ở một vị trí duy nhất. Chức năng tìm kiếm mạnh mẽ giúp dễ dàng tìm thấy các tệp. Sao chép nhanh chóng các tệp thiết kế để sử dụng trong các thiết kế mới hoặc thiết kế chuyển đổi. Tránh ghi đè dữ liệu với khả năng check-in, check-out.

*Khả năng quản lý tài liệu của Inventor*

Mô phỏng và hình dung

Xem mô hình với các hiệu ứng:

Chọn lệnh Tweak để tạo di chuyển tương tác hoặc xoay các thành phần.
Lưu bản chụp khi xem mô hình để sử dụng trong timeline hiệu ứng, xem bản vẽ hoặc lưu dưới dạng hình ảnh mô hình.
Thiết lập trình tự để hiển thị từng bước trong quá trình lắp ráp và tạo hiệu ứng để trình bày cách các bộ phận sẽ được ghép vào nhau.

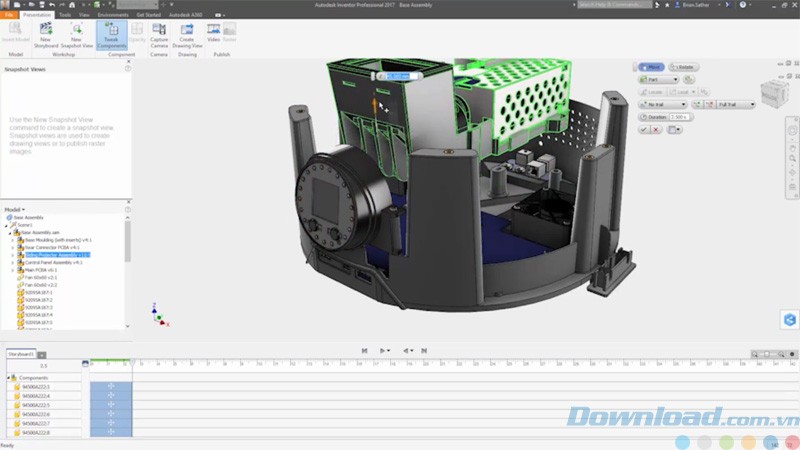

*Thiết lập trình tự và hiệu ứng cho mô hình*

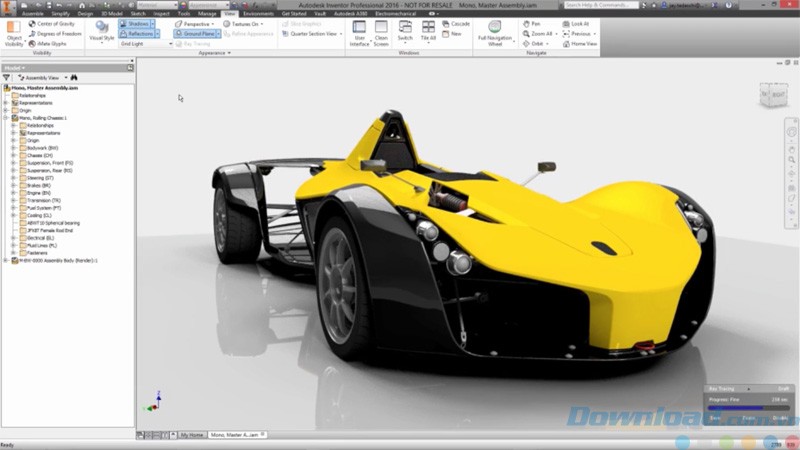

Hình dung và dựng hình: Tính năng này cho phép hình dung rõ ràng hơn sản phẩm đã thiết kế với các công cụ dựng hình:

Chọn kiểu bạn muốn ngay trong môi trường thiết kế.
Sử dụng chế độ mặc định như bóng mờ, wireframe, đơn sắc hoặc minh họa.
Sử dụng kỹ thuật ray tracing để nhận được bản dựng hình tốt nhất.

Tóm lại, Inventor giúp các kỹ sư cơ khí tiết kiệm thời gian và công sức bằng cách kiểm tra và mô phỏng thiết kế trong môi trường CAD an toàn trước khi xây dựng sản phẩm thực tế. Download Inventor để có được những bản thiết kế kỹ thuật 3D và dựng hình tốt nhất.

Yêu cầu hệ thống:

Hệ điều hành: Windows 7 64bit trở lên.
Bộ xử lý: Intel Xeon E3 hoặc Core i7 và tương đương, 3.0GHz trở lên.
Bộ nhớ RAM: 20GB trở lên.
Dung lượng ổ cứng trống: 40GB để cài đặt.
Đồ họa: Microsoft Direct3D 11 hoặc card đồ họa tương thích.
Độ phân giải màn hình: 1280x1024.
DVD-ROM.
Kết nối Internet cho chức năng Autodesk 360, tải ứng dụng.
Adobe Flash Player 15.
Microsoft Internet Explorer 11 hoặc tương đương.
Cài đặt bản đầy đủ của Microsoft Excel 2010, 2013 hoặc 2016 cho iFeatures, iParts, iAssemblies,... Excel Starter, Online Office 365, OpenOffice không được hỗ trợ.
Microsoft Office 64bit được yêu cầu để xuất dữ liệu sang các định dạng Access 2007, dBase IV, Text và CSV.
Microsoft .Net Framework 4.6 trở lên.
