Eagle cho Mac 8.2.1 - Phần mềm thiết kế mạch in chuyên nghiệp

Autodesk Eagle và Tích Hợp với Autodesk Fusion

Autodesk Eagle hiện nay đã được tích hợp trong phiên bản Autodesk Fusion, mang đến một giải pháp toàn diện cho các kỹ sư.

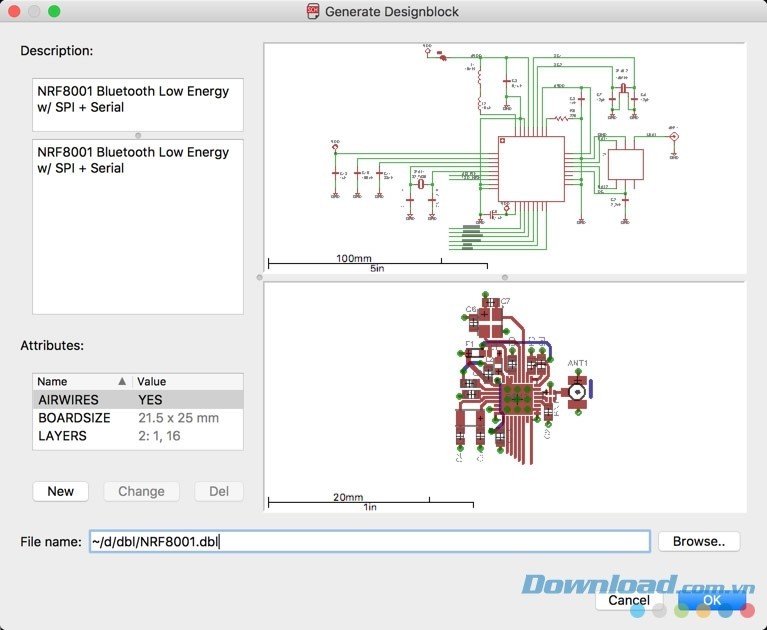

Eagle cho Mac: Giải Pháp Thiết Kế PCB Chuyên Nghiệp

Eagle cho Mac là một phần mềm chuyên dụng trong lĩnh vực thiết kế bảng mạch in (PCB). Nó cung cấp một bộ công cụ chỉnh sửa đầy đủ và mạnh mẽ, đồng thời đảm bảo giao diện thân thiện, dễ dàng thao tác, giúp các kỹ sư tạo ra những sơ đồ mạch hoàn thiện nhất.

Phần mềm tương thích với hệ điều hành Mac OS X 10.10 trở lên. Người dùng có thể trải nghiệm đầy đủ các tính năng của phần mềm thông qua bản dùng thử miễn phí kéo dài một tháng.

Với Eagle cho Mac, việc thiết kế và chỉnh sửa PCB trở nên hiệu quả và chính xác hơn bao giờ hết. Đây là công cụ hỗ trợ đắc lực cho các kỹ sư điện tử và các nhà thiết kế phần cứng.

Eagle cho Mac – Phần mềm thiết kế mạch in chuyên nghiệp

Việc thiết kế, tạo bản vẽ và chỉnh sửa các mạch in luôn là một thách thức, ngay cả đối với những kỹ sư có nhiều kinh nghiệm. Chính vì vậy, các công cụ hỗ trợ chuyên dụng như Eagle cho Mac trở nên vô cùng cần thiết.

Phần mềm này mang đến những giải pháp hiệu quả trong thiết kế PCB, bao gồm việc thu thập sơ đồ nguyên lý (Schematic Capture), bố trí mạch (Board Layout) và tự động định tuyến (Autorouter).

Eagle cho Mac được cung cấp dưới dạng một gói cài đặt hoàn chỉnh. Sau khi cài đặt, một thư mục sẽ được tạo và đặt trong thư mục Ứng dụng (Applications) trên máy Mac của bạn.

Thư mục này chứa các thư viện thành phần, các dự án đang thực hiện, các công việc đã lưu và các ví dụ minh họa cách sử dụng phần mềm.

Phần mềm thiết kế mạch in với kho thành phần phong phú

Eagle trên nền tảng Mac sử dụng giao diện Control Panel để kết nối với các trình soạn thảo thư viện, bảng mạch và sơ đồ. Do đó, Control Panel cần được giữ mở liên tục. Việc đóng Control Panel sẽ dẫn đến việc ứng dụng tự động đóng theo.

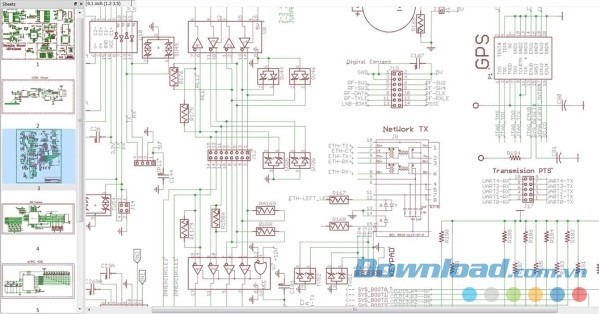

Bên cạnh đó, Eagle cho Mac còn cho phép người dùng thiết kế sơ đồ mạch điện một cách dễ dàng thông qua việc sử dụng đa dạng các thư viện, đặt các biểu tượng, vẽ đường dẫn điện và kết nối theo dạng lưới. Người dùng có thể kiểm tra trạng thái nguồn mở của sơ đồ hoặc phát hiện các lỗi tiềm ẩn, sau đó tạo ra một bảng mạch dựa trên các chỉnh sửa đã thực hiện.

Giai đoạn tiếp theo bao gồm việc kiểm tra tính toàn vẹn của bảng mạch, chuyển đổi đường dẫn tín hiệu vào mạch bằng lệnh ROUTE hoặc kích hoạt tính năng Autorouter để tự động hóa quá trình này.

Tích hợp công cụ kiểm tra nguyên lý điện để đảm bảo độ chính xác của bảng mạch

Hơn nữa, Eagle cho Mac cung cấp bốn phiên bản khác nhau: Professional, Standard, Light và Hobbyist. Mỗi phiên bản giới hạn số lượng bảng mạch tối đa hoặc số lớp tín hiệu được sử dụng trong mỗi sơ đồ, cùng với sự khác biệt về kích thước và kích thước đường dẫn điện.

Eagle cho Mac tận dụng chức năng Forward & Back Annotation để đảm bảo sự đồng bộ và chính xác giữa các bảng mạch in và sơ đồ. Tính năng Electrical Rule Check – Kiểm tra nguyên lý điện là một công cụ hữu ích để người dùng xác định lỗi và đảm bảo tính nhất quán giữa sơ đồ nguyên lý và bố cục vật lý.

Giải pháp thiết kế bảng mạch in chuyên nghiệp trên MacBook

Cuối cùng, Eagle cho Mac không chỉ hỗ trợ vẽ mạch điện mà còn tạo ra dữ liệu cho nhiều thiết bị và máy móc cơ khí khác, bao gồm mô hình thiết bị thư viện, thông số kỹ thuật và các mạch điện dạng lưới.

Những ưu điểm vượt trội của phần mềm thiết kế mạch in Eagle trên hệ điều hành Mac

Phần mềm Eagle cung cấp cho người dùng một bộ công cụ chỉnh sửa bố cục mạch in trực quan, giúp quá trình thiết kế diễn ra nhanh chóng và hiệu quả.

Khả năng xem đồng thời sơ đồ nguyên lý, thư viện linh kiện và bản mạch in là một lợi thế lớn, giúp người dùng dễ dàng kiểm soát và quản lý dự án.

Với khả năng hỗ trợ đa nền tảng, Eagle đảm bảo khả năng đồng bộ dữ liệu cao, cho phép người dùng làm việc trên nhiều thiết bị khác nhau mà không gặp vấn đề về tương thích.

Thông số kỹ thuật ấn tượng

Phần mềm đạt độ phân giải lên đến 1/10.000mm (tương đương 0.1 micron), đáp ứng nhu cầu thiết kế các mạch in phức tạp và đòi hỏi độ chính xác cao.

Eagle cho phép người dùng thiết kế mạch in với tối đa 16 lớp tín hiệu, mở rộng khả năng sáng tạo và linh hoạt trong thiết kế.

Tính năng tùy biến và hỗ trợ

Người dùng có thể tự tạo thư viện bo mạch cá nhân, lưu trữ và sử dụng các linh kiện, module theo nhu cầu riêng.

Tính năng không giới hạn số lần hoàn tác và làm lại giúp người dùng thoải mái thử nghiệm các ý tưởng thiết kế mà không lo mất dữ liệu.

Phần mềm hỗ trợ kiểm tra nguyên lý mạch điện, giúp phát hiện và sửa lỗi trước khi đưa vào sản xuất.

Eagle còn có khả năng tự động tạo bảng từ sơ đồ nguyên lý, tiết kiệm thời gian và công sức cho người dùng.

Những giới hạn của phiên bản Eagle dùng thử trên Mac

Phiên bản Eagle dùng thử dành cho hệ điều hành Mac có một số hạn chế nhất định về tính năng và khả năng sử dụng.

Giới hạn về kích thước bảng mạch

• Kích thước tối đa của bảng điện được hỗ trợ là 100 x 80 mm (tương đương 4 x 3.2 inches).
• Đây là giới hạn về diện tích thiết kế, người dùng cần lưu ý khi tạo các dự án mạch phức tạp.

Giới hạn về số lượng layer

Người dùng chỉ có thể sử dụng tối đa hai lớp layer, bao gồm cả layer trên và layer dưới trong quá trình thiết kế.

Điều này có thể gây khó khăn cho việc thiết kế các mạch điện phức tạp đòi hỏi nhiều lớp.

Chức năng tạo bảng sơ đồ

Phiên bản dùng thử chỉ cho phép tạo bảng sơ đồ (schematic diagram).

Các tính năng nâng cao như tạo bảng mạch in (PCB layout) sẽ không khả dụng.

Chia sẻ dữ liệu thiết kế

Dữ liệu thiết kế có thể được chia sẻ thông qua hai phương thức chính:

• Gửi dữ liệu qua thư điện tử.
• Chia sẻ trên cộng đồng người dùng Eagle.

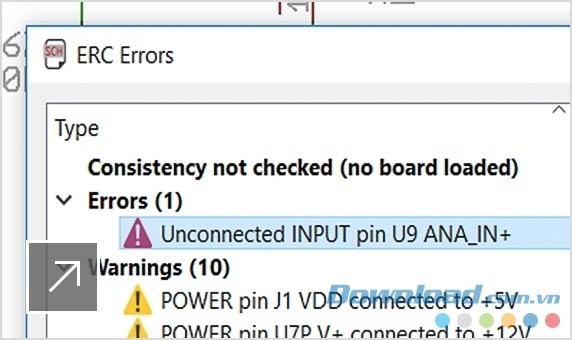

Việc kiểm tra lỗi thiết kế mạch trực tiếp trên Eagle cho Mac giúp đảm bảo chất lượng và độ tin cậy của sản phẩm cuối cùng.

Hướng dẫn cấu hình phần mềm Eagle trên hệ điều hành Mac

• Hệ điều hành tương thích: Mac OS X 10.10 hoặc phiên bản mới hơn, yêu cầu chip Intel.
• Kiến trúc bộ xử lý: 64-bit.
• Dung lượng RAM khuyến nghị: Tối thiểu 3 GB, lý tưởng nhất là 4 GB trở lên.
• Dung lượng ổ cứng cần thiết: Khoảng 650 MB.
• Kết nối mạng: Yêu cầu đường truyền DSL hoặc kết nối internet có tốc độ cao hơn.

Sở hữu nhiều tính năng vượt trội, Eagle trên Mac được đánh giá là một trong những phần mềm đơn giản nhất để thiết kế, kiểm tra và chỉnh sửa các bảng mạch in.

Nếu bạn quan tâm đến lĩnh vực kỹ thuật điện, hãy trải nghiệm phiên bản dùng thử 30 ngày của Eagle cho Mac để đánh giá hiệu quả công việc.
