DesignCAD 3D Max là một phần mềm CAD mạnh mẽ, cung cấp cho người dùng nhiều công cụ để tạo bản vẽ và xuất dữ liệu sang các định dạng file thông dụng, phục vụ đắc lực cho công việc thiết kế.
Công cụ CAD này cho phép người dùng thực hiện vẽ kỹ thuật chính xác, thiết kế hình ảnh 2D, xây dựng mô hình 3D, thực hiện kết xuất và thêm các hiệu ứng đặc biệt.
Phần mềm DesignCAD 3D Max hỗ trợ thiết kế đa dạng các đối tượng, từ đồ dùng nội thất như bàn ghế, sàn nhà, đến các công trình kiến trúc, bản vẽ địa hình, và thậm chí cả các sản phẩm đồ chơi.

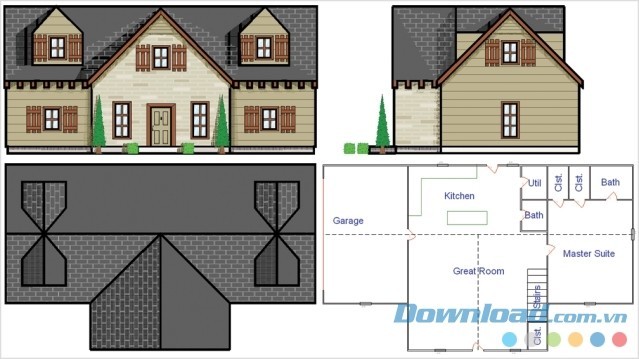

DesignCAD 3D Max 2018 là một ứng dụng CAD 2D/3D thân thiện với người dùng, phù hợp cho cả người mới làm quen và các chuyên gia trong lĩnh vực thiết kế. Phần mềm này cho phép tạo ra các bản vẽ, mô hình và hoạt ảnh chất lượng cao, đáp ứng đầy đủ các yêu cầu sáng tạo của người dùng.
Phiên bản DesignCAD 3D Max 2018 đã được nâng cấp để có thể nhập và xuất các file DWG, DXF của AutoCAD 2018 một cách dễ dàng, đảm bảo tính tương thích cao trong quá trình trao đổi dữ liệu.
Người dùng có thể tùy chỉnh kích thước biểu tượng trong hộp công cụ từ 16x16 pixel lên đến 64x64 pixel, với các bước tăng 8 pixel. Điều này đặc biệt hữu ích cho những người sử dụng màn hình có độ phân giải cao.
DesignCAD 3D Max 2018 giới thiệu một loại đường cong mới, cho phép tạo Control Curves (NURBs) với trọng số Cubic và Quadratic. Các đường cong này được định hình bằng các điểm điều khiển, thay vì phải đi qua tất cả các điểm trên đường cong.
DesignCAD 2018 bổ sung lệnh Arc Tangent mới, giúp vẽ một vòng cung tiếp xúc với hai đường thẳng đã chọn. Kết quả tương tự như lệnh Fillet, nhưng không cắt các đường tiếp tuyến.

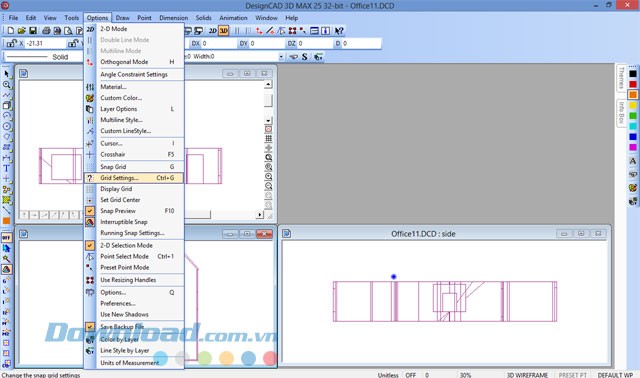

DesignCAD 3D Max 2018 tích hợp tính năng AutoHatch, tự động tạo họa tiết gạch chéo trong các khối 2D mà không cần thực hiện Hatch, Hatch Line và Hatch Fill riêng lẻ. Cài đặt AutoHatch có thể được điều chỉnh trong menu Options.
Lệnh Text trong DesignCAD 3D Max 2018 được bổ sung tùy chọn Dynamic Scaling. Khi kích hoạt, văn bản sẽ tự động điều chỉnh và chia tỷ lệ phù hợp giữa hai điểm đầu tiên, đảm bảo kích thước hiển thị chính xác.
Insert Manager hiện tại sẽ đánh dấu các khối, ảnh và biểu tượng lựa chọn thay vì xóa ngay lập tức. Chúng chỉ bị xóa khi người dùng nhấn nút “Apply”. Việc nhấn “Cancel” sẽ bỏ đánh dấu và giữ lại các đối tượng.
DesignCAD 3D Max 2018 giới thiệu chế độ OpenGL Shading mới, hiển thị các mặt đối tượng 3D hướng về phía máy ảnh bằng màu sáng hơn, giúp dễ dàng xác định và sửa các lỗi hình học.
DesignCAD 3D Max 2018 bổ sung chế độ “Mixed Mode” kết hợp OpenGL và RedSDK Shading, hiển thị đối tượng 3D ở chế độ kết hợp giữa Shaded và Hidden-Line, giúp người dùng dễ dàng quan sát cấu trúc khung lưới bên dưới.
DesignCAD 3D Max 2018 đã nâng cấp engine để tạo ra các vật thể rắn tự nhiên hơn, đặc biệt trong các thao tác Sweeps và Extrusions. Các phép toán Boolean cũng cho kết quả bề mặt tốt hơn so với các phiên bản trước.
DesignCAD 3D Max 2018 cung cấp lệnh mới để kiểm tra độ kín nước của vật thể rắn. Ngoài ra, khi thực hiện các phép toán Boolean (Solid Add, Solid Subtract), phần mềm sẽ kiểm tra các khoảng trống trong lưới và thông báo cho người dùng.
DesignCAD 3D Max 2018 bổ sung lệnh mới để xác định độ rò rỉ trong Solid Surface tam giác phân. Lệnh này tạo ra hai layer: HoleEdges (đường màu xanh cho lỗ hổng) và ExtraEdges (đường màu đỏ cho hình học thừa).

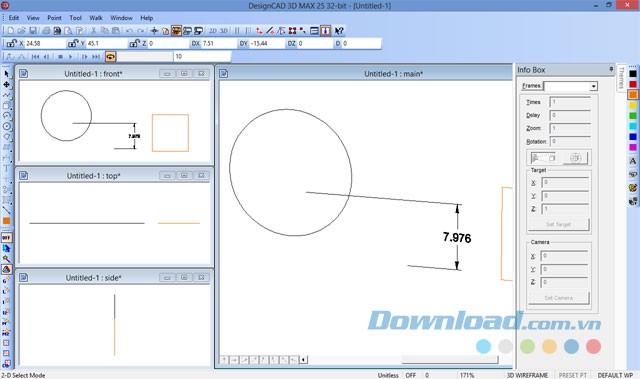

Phần mềm cung cấp một giao diện thân thiện, trực quan, đồng thời tích hợp nhiều công cụ thiết kế chuyên nghiệp. Điều này giúp người dùng dễ dàng dựng hình 2D thông qua các tổ hợp phím tắt tiện lợi.
Ban đầu, giao diện phần mềm có thể hơi phức tạp đối với người mới bắt đầu do số lượng tính năng lớn. Tuy nhiên, bạn sẽ sớm nhận ra rằng tất cả các công cụ này đều hữu ích trong quá trình làm việc.
Các công cụ hỗ trợ dựng hình 2D của phần mềm bao gồm: Drawing Tools, công cụ Edit, Measureing, Dimension Tools, Groups, Blocks, Symbols...

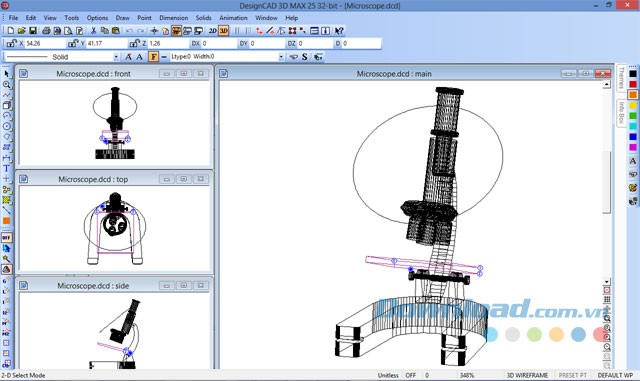

Phần mềm dựng hình 3D chuyên nghiệp này cho phép người dùng sử dụng đa dạng các mẫu hình gốc như hình cầu, hình hộp, kim tự tháp, hình trụ, hình nón, hay hình vòng xuyến.
Với tính năng Boolean, bạn có thể thêm các lát cắt và tạo hình từng phần của mẫu 3D. Bản cập nhật mới còn cho phép áp dụng Boolean với một vùng được xác định trước trên mẫu, giúp kiểm soát quá trình thiết kế tốt hơn.
Các nhà thiết kế có thể kết xuất mẫu 3D với các chất liệu hoặc texture khác nhau. Ngoài ra, hiệu ứng trong suốt (transparency) cùng với các công cụ như Shadow Tool – giúp làm mềm đường viền bóng sau khi kết xuất, Procedural Textures – giúp thêm các dạng texture đa dạng như gỗ, cẩm thạch, gạch… vào mẫu, Image Fills – cho phép sử dụng hình ảnh làm pattern cho mẫu, sẽ tăng tính thẩm mỹ cho sản phẩm.

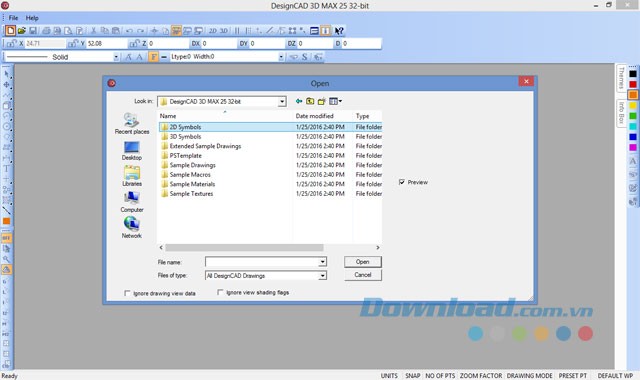

Chỉ cần kéo và thả, bạn có thể sử dụng hơn 600 mẫu 3D đầy màu sắc và texture, có thể chỉnh sửa chi tiết theo nhu cầu.
Các mẫu này bao gồm:
Phần mềm có tính năng khóa lớp, lớp vẫn hiển thị nhưng không thể chỉnh sửa, giúp tránh các thao tác nhầm lẫn.
Màu sắc và linestyle của đối tượng cũng có thể được kiểm soát thông qua từng lớp riêng rẽ.

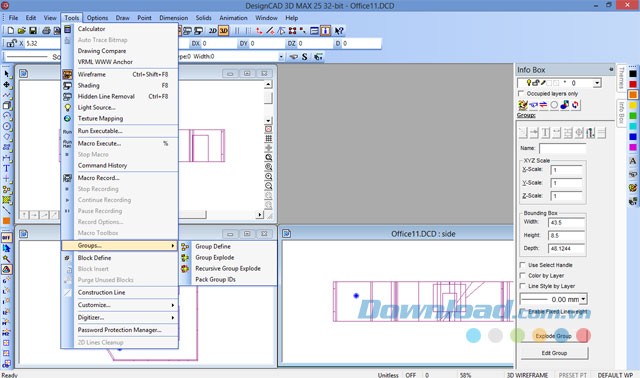

Tính năng Drawing Compare giúp so sánh 2 hình ảnh, rất hữu ích khi nhiều người cùng làm việc trên một dự án.
Để tăng tốc độ làm việc, phần mềm cung cấp chế độ RedSDK nâng cao, giúp tăng cường sức mạnh của card đồ họa để phóng to, thu nhỏ hoặc xoay các mẫu thiết kế nhanh hơn so với khi sử dụng OpenGL. RedSDK được sử dụng trong cả chế độ wireframe và chế độ xem 3D có bóng.
DesigningCAD 3D Max có thể nhập hoặc mở file CAD như DWG, DXF, WMF vector, HPGL, XYZ, STL và OBJ.
Các định dạng xuất file bao gồm DWG, DXF, WMF vector, HPGL, RIB, VRML, WPG và PDF.
Phần mềm cũng hỗ trợ các định dạng ảnh như BMP, TIF, JPG, TGA, PCX, PNG và GIF.

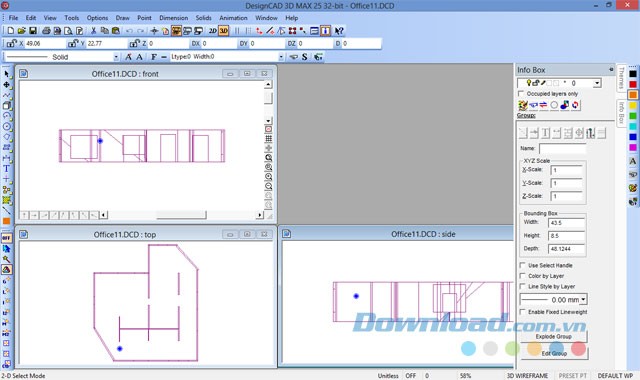

Trong phiên bản 25, tính năng Group Editor được cải tiến, giúp hiển thị cấu trúc nhóm, các nhóm nhỏ hơn (nếu có) và cho phép bạn tổ chức lại nội dung trong nhóm, bao gồm:
Yêu cầu hệ thống
Tóm lại, DesignCAD 3D Max là phần mềm thiết kế 2D, 3D tuyệt vời cho mọi nhà thiết kế ở bất kỳ lĩnh vực nào. Phần mềm không chỉ cung cấp nhiều tính năng, kho mẫu phong phú mà còn hỗ trợ nhiều định dạng file, cho phép làm việc với nhiều phần mềm tương tự khác.
