CadStd Lite là một phần mềm CAD được thiết kế chuyên sâu, đáp ứng đa dạng nhu cầu sử dụng và nổi bật nhờ giao diện thân thiện, dễ làm quen. Phần mềm này cho phép người dùng tạo ra các thiết kế kỹ thuật chuyên nghiệp, cũng như các bản vẽ xây dựng cho nhiều lĩnh vực như kiến trúc, cơ khí, và các loại biểu đồ khác, tuân thủ nghiêm ngặt tiêu chuẩn vẽ ANSI.
Trước khi một sản phẩm chính thức được sản xuất, các nhà thiết kế luôn cần tạo ra những bản vẽ kỹ thuật chi tiết. Quá trình này áp dụng cho mọi loại sản phẩm, từ những vật dụng nhỏ nhất như kính, bút, đến các chi tiết phức tạp như đinh ốc, máy hàn, hay thậm chí là các công trình kiến trúc quy mô lớn, mô hình nhà ở.
Chính vì tầm quan trọng đó, các phần mềm vẽ kỹ thuật đóng vai trò thiết yếu và có tính ứng dụng cao trong hầu hết các ngành công nghiệp chế tạo.
CadStd Lite cung cấp cho các nhà thiết kế một loạt các công cụ vẽ và đo lường mạnh mẽ, cùng với khả năng chia ô kiểu xem và quản lý các thông số kỹ thuật chi tiết.
Dù hoạt động trong bất kỳ lĩnh vực nào, CadStd Lite vẫn là một công cụ hỗ trợ đắc lực, mang lại hiệu quả cao cho công việc thiết kế của bạn.
Phiên bản cập nhật CadStd Lite 3.7.6 mang đến một số thay đổi đáng chú ý, tập trung vào việc nâng cao trải nghiệm người dùng và cải thiện khả năng tương thích.
Những cải tiến này cho thấy cam kết của nhà phát triển trong việc liên tục nâng cấp và hoàn thiện CadStd Lite, mang lại trải nghiệm tốt nhất cho người dùng.
Phần mềm CadStd Lite được đánh giá cao nhờ giao diện trực quan, thân thiện với người dùng, giúp quá trình làm quen và sử dụng trở nên dễ dàng hơn.
Công cụ vẽ của CadStd Lite cung cấp đa dạng các đối tượng (object) khác nhau, đáp ứng nhiều nhu cầu thiết kế và sáng tạo của người dùng.
Phần mềm đi kèm với một thư viện phong phú các file mẫu được thiết kế sẵn ở định dạng CAD, hỗ trợ người dùng tham khảo và tiết kiệm thời gian.
Khả năng tương thích là một điểm mạnh của CadStd Lite, cho phép người dùng dễ dàng nhập và xuất dữ liệu với nhiều định dạng file phổ biến.
Các file được tạo ra bởi CadStd Lite có tính tương thích cao với nhiều phần mềm CAD chuyên nghiệp khác, tạo điều kiện thuận lợi cho việc trao đổi và cộng tác.
CadStd Lite cung cấp nhiều tùy chọn cài đặt khác nhau, cho phép người dùng tùy chỉnh phần mềm theo sở thích và nhu cầu sử dụng cá nhân.

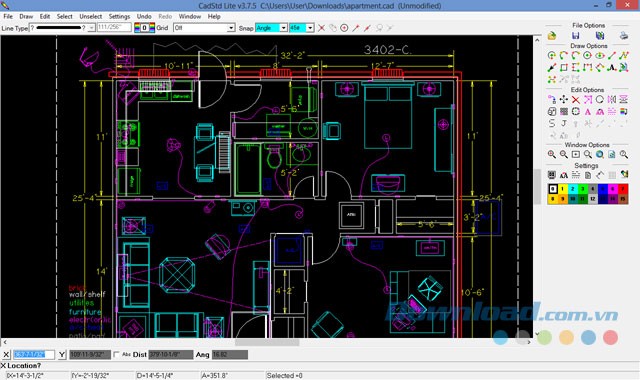

Phần mềm đồ họa này sở hữu giao diện tương đối đơn giản, với phần lớn không gian dành cho việc hiển thị bản thiết kế. Các tùy chọn điều khiển được bố trí trên thanh công cụ phía trên và một số công cụ chính được đặt ở phía bên phải màn hình. Việc xem bản vẽ được hỗ trợ bởi hệ thống lưới (grid), tương tự như các phần mềm CAD chuyên dụng khác, nhằm đảm bảo độ chính xác cao cho từng chi tiết thiết kế.
Ở khu vực dưới cùng của giao diện, bạn sẽ thấy các thông số về tọa độ điểm khi thao tác với các thành phần nhỏ trong bản vẽ.

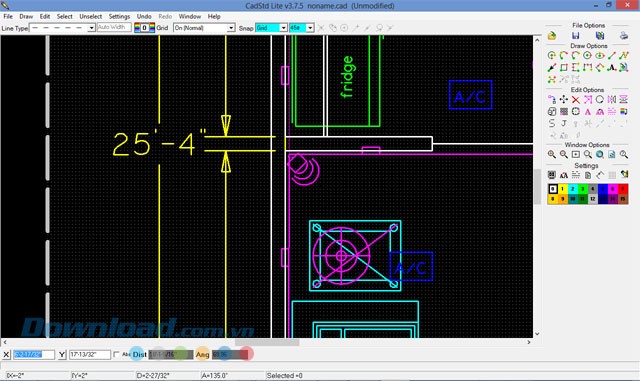

Về mặt chức năng, CadStd Lite tập trung vào khả năng vẽ các đối tượng 2D. Trong quá trình xem bản vẽ, người dùng có thể sử dụng thao tác kéo chuột giữa để phóng to nhanh chóng đến các khu vực chi tiết cần thiết. Phần mềm cũng tích hợp các thao tác cơ bản như Undo và Redo.

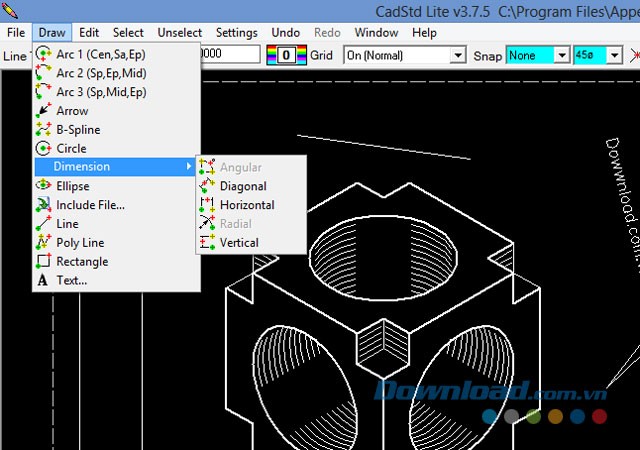

Các công cụ vẽ trong mục Draw Options của CadStd Lite cung cấp hầu hết các hình dạng mà bạn có thể cần. Quy trình vẽ khá dễ dàng: bạn chọn một điểm bắt đầu, di chuyển chuột để xác định hình dạng và kích thước mong muốn, sau đó nhấp lần thứ hai để đặt điểm kết thúc. Cuối cùng, nhấp chuột phải để hoàn tất quá trình vẽ khi bạn hài lòng với kết quả. Các tùy chọn đường vẽ cũng rất đa dạng, bao gồm đường thẳng, đường đậm, đường đứt đoạn…

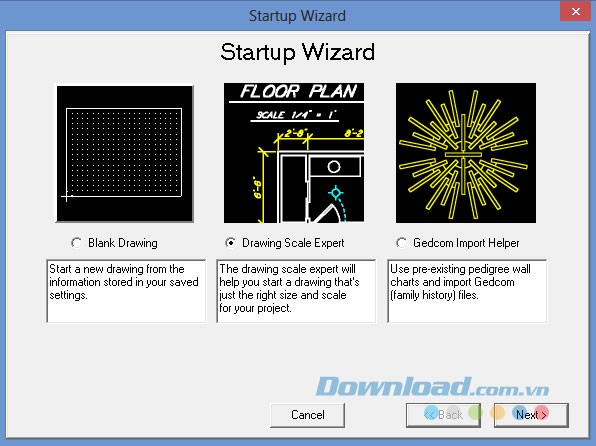

Việc chuyển đổi giữa chế độ vẽ và chế độ chọn (thay đổi giữa chuột trái và chuột phải) có thể hơi khó khăn đối với người mới bắt đầu. Tuy nhiên, sau khi thực hành thiết kế nhiều lần, bạn sẽ nhanh chóng làm quen với phần mềm. Hãy bắt đầu bằng cách mở các bản vẽ mẫu trong thư mục đi kèm, chứa nhiều file CAD có sẵn, hoặc tìm kiếm thêm các file mẫu trên trang web của nhà phát hành.

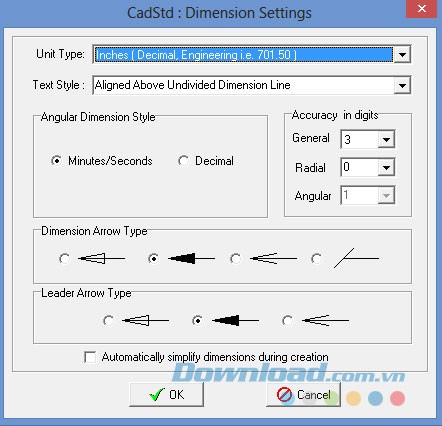

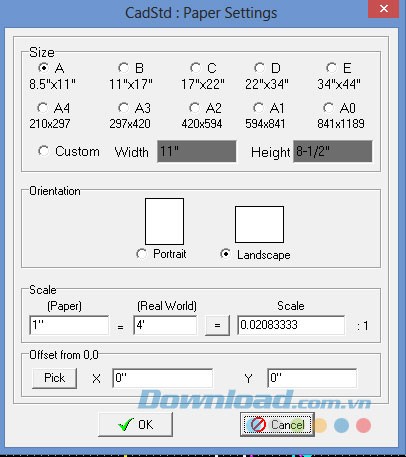

Ngoài các tính năng trong Draw Options, bạn cũng có thể tìm thấy nhiều tùy chọn chỉnh sửa trong Edit Options, chẳng hạn như sao chép, di chuyển, kết hợp đường, chỉnh sửa văn bản, xoay… Các tùy chọn cài đặt của CadStd Lite rất phong phú. Phần mềm cho phép thay đổi cài đặt về khổ giấy, cách thức hiển thị, lưới, văn bản, lớp, đường thẳng mặc định và nhiều tùy chọn khác.
CadStd Lite có thể xuất file dưới định dạng DXF – định dạng file được sử dụng phổ biến cho các phần mềm CAD – giúp người dùng dễ dàng chia sẻ bản vẽ với những ai sử dụng các phần mềm CAD khác. Ngoài ra, nó còn hỗ trợ xuất file dưới định dạng SVG, HPGL, HPGL1 hoặc sao chép vào clipboard để dán hình ảnh vào Office và các ứng dụng khác. Các định dạng file nhập được hỗ trợ bao gồm DXF, HPGL và Gedcom (GED). Lưu ý rằng các tùy chọn xuất file sang SVG, PDF và Postscript sẽ có thêm dấu bản quyền của nhà phát hành.
Phiên bản Lite là phiên bản miễn phí và có thể đọc được tất cả các bản vẽ được tạo bởi phiên bản Pro. Với phiên bản Pro trả phí, người dùng sẽ có quyền truy cập vào nhiều tính năng nâng cao hơn, chẳng hạn như offset, các lệnh chamfer (vát cạnh) hoặc fillet (bo tròn). CadStd Lite thực sự là một phần mềm thiết kế 2D hữu ích cho các nhà thiết kế kỹ thuật trong mọi lĩnh vực.
