AutoCAD Mechanical là một ứng dụng phần mềm chuyên dụng trong lĩnh vực vẽ cơ khí. Phần mềm này kế thừa toàn bộ các tính năng mạnh mẽ của AutoCAD, đồng thời được bổ sung một thư viện phong phú các chi tiết và công cụ cơ khí tiêu chuẩn.
AutoCAD được đánh giá là một giải pháp phần mềm toàn diện cho các thiết kế chuyên nghiệp trên máy tính. Lý do là vì nó cung cấp cho người dùng một loạt các công cụ và mô-đun, giúp đơn giản hóa đáng kể các công việc thiết kế phức tạp.
Đối với những kỹ sư, nhà thiết kế thường xuyên làm việc với các bản vẽ cơ khí, AutoCAD Mechanical là một lựa chọn tối ưu. Ứng dụng này mở rộng các chức năng sẵn có của AutoCAD, cung cấp thêm nhiều bộ phận và thành phần chuyên biệt, hỗ trợ hiệu quả cho quá trình thiết kế.
Với AutoCAD Mechanical, việc tạo ra các bản vẽ kỹ thuật chính xác và chi tiết trở nên dễ dàng hơn bao giờ hết. Phần mềm này giúp tiết kiệm thời gian, nâng cao năng suất và đảm bảo chất lượng của các thiết kế cơ khí.
Lệnh xem trước và menu ngữ cảnh
Người dùng có thể xem trước các thao tác Chamfer, Fillet, Offset ngay khi chọn đối tượng. Việc chỉnh sửa thông số cũng trở nên dễ dàng hơn nhờ dải menu ngữ cảnh trực quan cho các thuộc tính Fillet và Chamfer.
Kho hơn 700.000 tính năng và bộ phận tiêu chuẩn
AutoCAD Mechanical cung cấp một tập hợp phong phú các thành phần tiêu chuẩn, hỗ trợ tạo ra các bản vẽ cơ khí chính xác và đạt hiệu quả cao. Phần mềm giúp tự động hóa các tác vụ phụ, giảm thiểu công việc chỉnh sửa thủ công. Đồng thời, phần mềm tương thích với các chuẩn soạn thảo cơ khí quốc tế và tích hợp thư viện chứa hơn 700.000 bộ phận tiêu chuẩn.
Mô hình 3D CAD
Khả năng tương thích với file Inventor cho phép tạo các bản vẽ cơ khí liên kết dựa trên các thiết kế 3D mới nhất. Các thay đổi trong mô hình 3D sẽ được phản ánh trong bản vẽ 2D, giúp cảnh báo người dùng về các cập nhật. Người dùng có thể dễ dàng tạo mặt cắt và hình chiếu chi tiết từ bất kỳ chế độ xem bản vẽ nào. Việc kết hợp AutoCAD và mô hình Inventor 3D giúp tạo ra các bản vẽ 2D hoặc 3D một cách linh hoạt.
Công cụ vẽ chi tiết cơ khí có khả năng tái sử dụng
AutoCAD Mechanical cung cấp các công cụ chuyên biệt cho từng khía cạnh của quá trình phác thảo bản vẽ CAD cơ khí, giúp tiết kiệm thời gian đáng kể. Công cụ soạn thảo cơ khí thông minh cho phép chỉnh sửa các tính năng mà không cần loại bỏ và tạo lại từ đầu. Ví dụ, kích thước Chamfer hoặc Fillet có thể được thay đổi dễ dàng thông qua hộp thoại thông số bằng cách nhấp đúp chuột.
Quản lý layer hiệu quả
Hệ thống quản lý layer tự động phân loại các đối tượng vào đúng layer (với màu sắc và linetype phù hợp) khi tạo bản vẽ cơ khí. Người dùng có thể tùy chỉnh phần mềm AutoCAD Mechanical theo yêu cầu của công ty và sử dụng hệ thống quản lý layer để phân biệt các bản vẽ khác nhau.
Nét vẽ ẩn được cập nhật tự động
Hình ảnh được cập nhật tự động khi có thay đổi, giảm thiểu thời gian vẽ lại bằng tay. Việc xác định các phần mặt trước và mặt sau giúp hiển thị nét vẽ ẩn hoặc loại bỏ các bộ phận bị che khuất. Các bộ phận giống nhau vẫn được nhận diện ngay cả khi bị ẩn, đảm bảo tính nhất quán khi thay đổi thiết kế hoặc cần số liệu chính xác cho danh sách bộ phận.

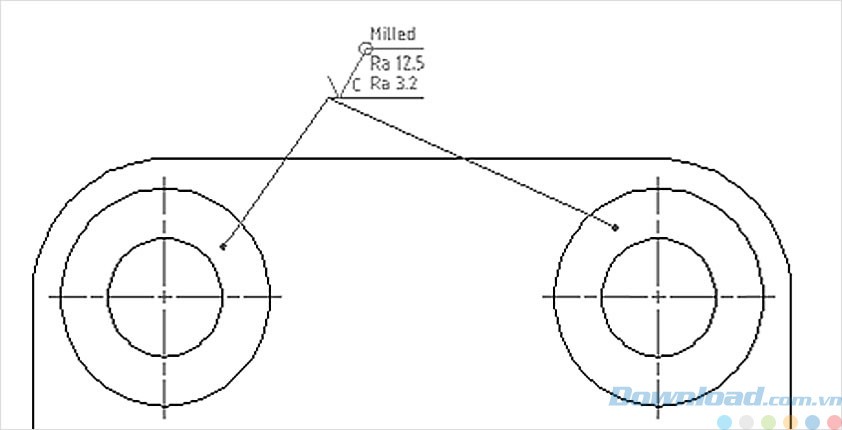

Cập nhật các tiêu chuẩn soạn thảo cơ khí
Hỗ trợ nhận diện bề mặt theo tiêu chuẩn ISO 1302-2002. Các biểu tượng này có thể được đính kèm vào cạnh và liên kết với các đối tượng, nhưng có nguồn gốc từ một bề mặt hoặc mặt.
Tạo máy móc và tính toán chính xác
Các công cụ toàn diện giúp xây dựng máy móc hiệu quả hơn từ các danh mục trên giấy và tính toán thủ công. Việc tích hợp các công cụ tạo máy móc và tính toán - bao gồm Shaft, Spring, Belt, Chain và Cam Generators - cho phép thực hiện các thay đổi nhỏ lặp đi lặp lại để cải thiện bản vẽ cơ khí. Các công cụ này không chỉ tạo ra các bộ phận theo thông số kỹ thuật mà còn tạo ra tất cả các báo cáo và tính toán cần thiết để phân tích thiết kế.
Tùy chỉnh và xuất bản bộ phận dễ dàng
Xuất bản tất cả các bộ phận được áp dụng cho các bộ phận tiêu chuẩn có sẵn trong phần tùy chỉnh. Thêm phần tùy chỉnh vào các thư viện nội dung hiện có để chia sẻ trong tổ chức. Cung cấp thông tin cho các bộ phận này bằng cách thêm các ràng buộc tham số. Sử dụng các tính năng quan trọng như công cụ Grip Snap và Size-by-Drag.
Thanh công cụ vẽ mở rộng
AutoCAD Mechanical cung cấp thêm các tùy chọn cho bản vẽ và phác thảo cơ khí, với hơn 30 tùy chọn cho việc tạo hình chữ nhật, vòng cung, vòng tròn, tự động tạo và cập nhật đường trục (centerline),...
Tạo hình chữ nhật, đường đối xứng và đường trục bị giới hạn chiều, hình học trong các bản vẽ cơ khí. Bật Auto Constrain để tự động suy ra các ràng buộc hình học trong khi tạo các đối tượng. Khi bị hạn chế, hình chữ nhật vẫn là hình chữ nhật và các đường trục vẫn ở trung tâm của vòng tròn hoặc lỗ.

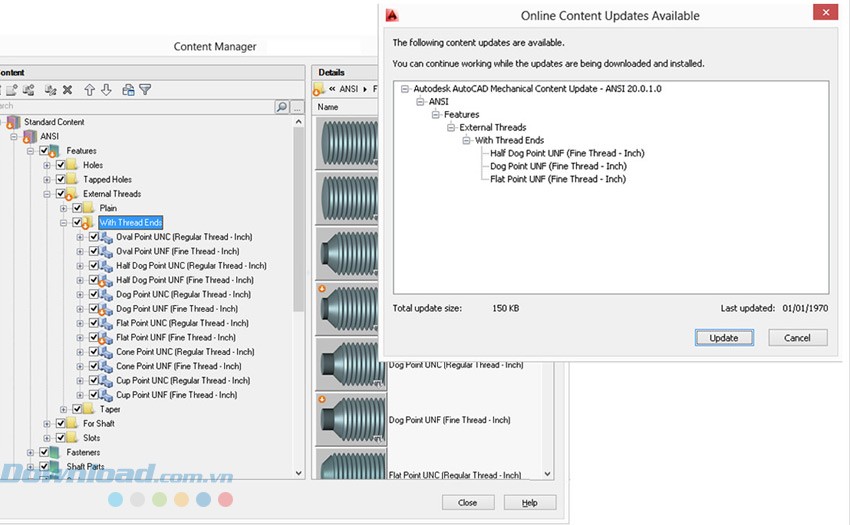

Trình quản lý nội dung cập nhật Standard Parts trực tiếp
Khi các phiên bản và tiêu chuẩn mới có sẵn trong trình quản lý nội dung, chúng sẽ được cập nhật trực tiếp vào Standard Parts. Tự động cập nhật các bộ phận trong thiết kế để phản ánh những thay đổi định kỳ.
Tùy chỉnh thư viện nội dung linh hoạt
Tạo và lưu các bộ phận, tính năng tiêu chuẩn hoặc tùy chỉnh để dễ dàng truy cập và tái sử dụng. Tiết kiệm thời gian và tăng hiệu quả bằng cách sử dụng thư mục Favorites để đánh dấu các phần, tính năng được sử dụng hàng ngày.
Thư viện mẫu ghi chú đa dạng
Truy cập vào thư viện biểu tượng mẫu ghi chú trực tiếp từ menu. Những mẫu ghi chú đã sử dụng, xem trước các ghi chú và thông tin hướng dẫn cung cấp các tài liệu tham khảo trực quan để chọn ghi chú phù hợp cho thiết kế.

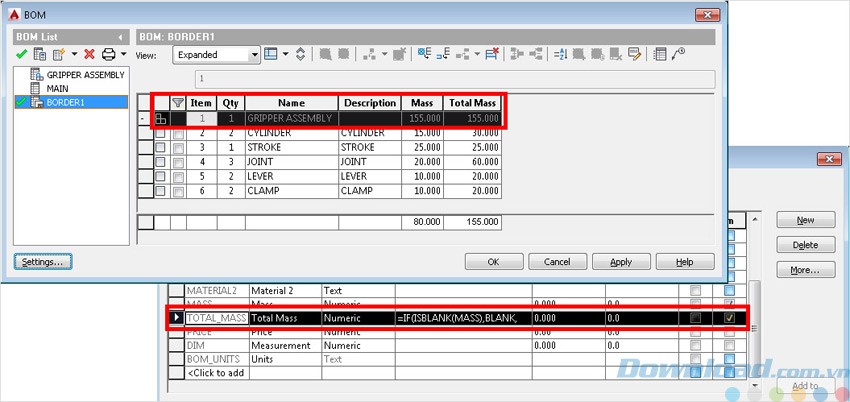

Tổng khối lượng trong định mức nguyên vật liệu (BOM)
Xác định nhanh chóng khối lượng của toàn bộ kết cấu trực tiếp trong trình xem BOM. Sử dụng số lượng và khối lượng thuộc tính thành phần của mỗi bộ phận, phần mềm sẽ tính toán tổng khối lượng và hiển thị trong danh sách BOM. Tổng khối lượng được cập nhật tự động khi thêm hoặc loại bỏ thành phần.

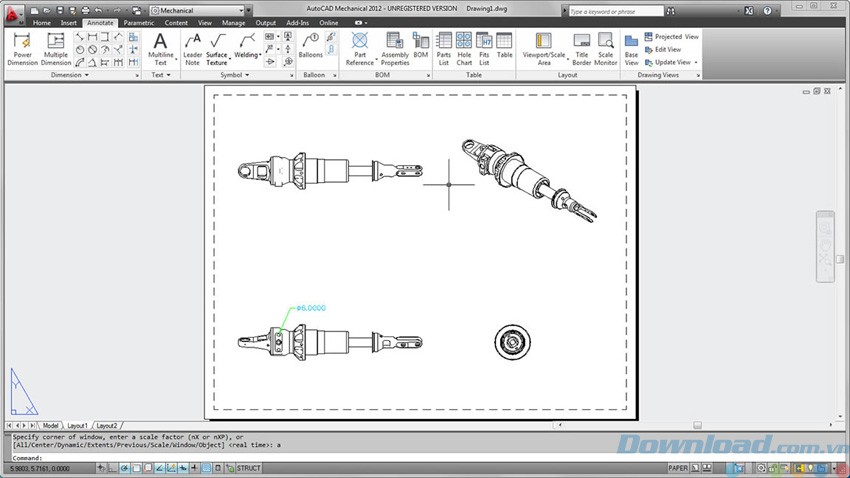

Autodesk Synergy cho kỹ thuật cơ khí
Tạo mặt cắt kết hợp và các hình chiếu chi tiết của mô hình 3D được tạo trong AutoCAD, Inventor và các sản phẩm tương tự, bao gồm SolidWorks, Pro/ENGINEER, CATIA, Rhino và NX. Cập nhật ngay lập tức hình chiếu bản vẽ, hiển thị cạnh và vị trí khi thực hiện những thay đổi kỹ thuật. Các hình chiếu chi tiết bao gồm kiểm soát đầy đủ các hình dạng, tỷ lệ, chú thích. Những khả năng chú thích hàng đầu bao gồm: Holes và Extract Thread Data.
Các kích thước cơ khí thông minh
Tạo các kích thước sử dụng hộp thoại viết tắt, có thể kiểm soát thuận tiện và mở rộng với các biến liên quan đến việc thiết kế. Với khả năng ghi kích thước tự động, có thể tạo nhiều kích thước với đầu vào tối thiểu, tạo ra các đối tượng được phối với khoảng cách đều nhau, song song hoặc đối xứng.
Hỗ trợ cho các tiêu chuẩn soạn thảo quốc tế
AutoCAD Mechanical hỗ trợ các môi trường soạn thảo ANSI, BSI, CSN, DIN, GB, ISO, JIS và GOST. Tham gia vào những môi trường tiêu chuẩn giúp cải thiện giao tiếp giữa các thành viên trong nhóm thiết kế và tạo ra những thiết kế phù hợp. Phần mềm cũng bao gồm các công cụ soạn thảo để tạo ra những biểu tượng kết cấu bề mặt tiêu chuẩn, đo kích thước hình học và dung sai, xác định góc quy chiếu, ghi chú, biểu tượng độ dốc, mối hàn.
Các bộ phận liên kết và định mức nguyên vật liệu
Tạo danh sách các bộ phận liên kết và định mức nguyên vật liệu, tự động cập nhật khi thay đổi thiết kế. AutoCAD Mechanical cũng hỗ trợ nhiều danh sách bộ phận cho mỗi bản vẽ, các kết cấu có thể tháo lắp, tự động nhận diện các bộ phận tiêu chuẩn và những tùy chọn có thể tùy biến để chỉnh sửa tính năng cho phù hợp với thông lệ của các doanh nghiệp.
Trình biên tập kích thước tiện lợi
Chọn nhiều kích thước cùng lúc và xem trước trong thời gian thực khi tạo các thay đổi. Chèn biểu tượng, thêm hoặc chỉnh sửa fit, dung sai, thêm tiền tố hoặc hậu tố văn bản và sửa đổi chính xác. Với nhiều đường kính dọc theo một trục được lựa chọn, áp dụng fit H6 với dung sai cho mỗi kích thước dựa trên kích thước danh nghĩa.
Di trú (migration) BOM đơn giản hóa
AutoCAD Mechanical hỗ trợ nhiều mẫu di trú. Thiết lập BOM dễ dàng hơn với việc ánh xạ tự động các thuộc tính BOM và tạo mẫu di trú.

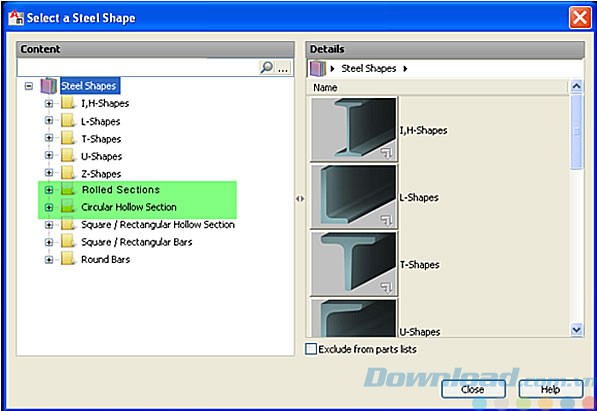

Thư viện nội dung JIS và DIN phong phú
Sở hữu thư viện nội dung rộng lớn cho Nhật Bản (JIS) và Đức (DIN). Thư viện JIS bao gồm tiêu chuẩn G 3350:2009 Light Gauge Steel và JIS G 3452:2010 Gas Pipe. Thư viện DIN bao gồm: DIN 6917:1989, DIN 6918:1990 và DIN 6918A:1990 Fasteners.
Content Explorer của Autodesk mạnh mẽ
Nhanh chóng tìm kiếm nội dung thiết kế dựa trên các đối tượng tập tin hoặc thuộc tính văn bản. Content Explorer tạo index dữ liệu dựa trên những nơi được chỉ định tìm kiếm. Do đó, có thể nhanh chóng truy cập tập tin, khối, layer, loại đường vẽ và kiểu. Có thể truy cập và chèn dữ liệu vào tập tin DWG.

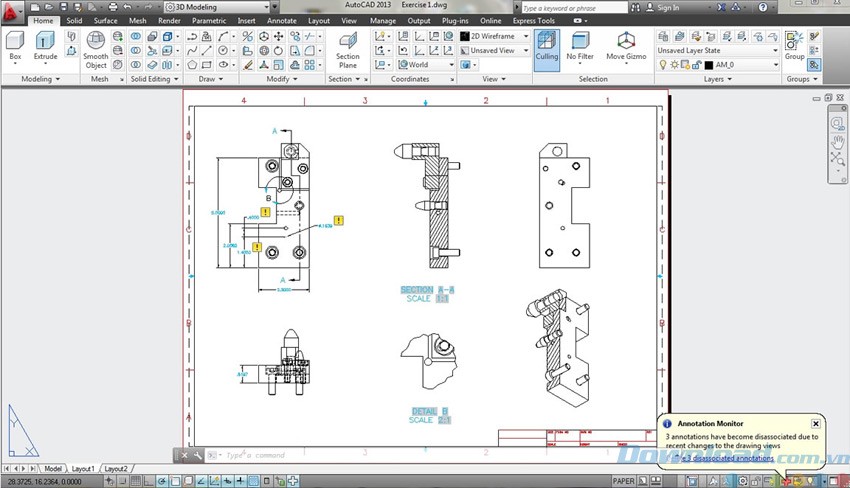

Giám sát chú thích bản thảo cơ khí chính xác
Kiểm tra các chú thích tách biệt trong không gian mô hình cũng như trong mỗi layout không gian giấy. Một biểu tượng gắn với mỗi chú thích tách biệt, biểu tượng này cũng cung cấp truy cập đến lệnh Delete và Reassociate, cho thông tin phản hồi đầy đủ về tính chính xác của tài liệu.
Tóm lại, AutoCAD Mechanical là một phần mềm thiết kế cơ khí chuyên nghiệp dành cho các chuyên gia. Với bộ công cụ tiên tiến, AutoCAD Mechanical hỗ trợ người dùng toàn diện từ khi tạo những nét vẽ đầu tiên cho đến khi hoàn thiện bản thiết kế kỹ thuật một cách hoàn hảo nhất.
