AutoCAD Electrical: Giải Pháp Thiết Kế Kỹ Thuật Điện Toàn Diện
AutoCAD Electrical là một ứng dụng chuyên dụng trong lĩnh vực thiết kế kỹ thuật điện. Phần mềm này tích hợp đầy đủ các chức năng của AutoCAD , đồng thời bổ sung các công cụ đặc thù cho kỹ thuật điện tử.
Điểm nổi bật của AutoCAD Electrical nằm ở khả năng cung cấp một thư viện biểu tượng phong phú, hỗ trợ tạo báo cáo danh mục vật liệu một cách tự động và tối ưu hóa quá trình thiết kế I/O PLC.
Lợi ích khi sử dụng AutoCAD Electrical
Tăng tốc độ thiết kế: Các tính năng chuyên biệt giúp giảm thiểu thời gian thực hiện các tác vụ lặp đi lặp lại.
Nâng cao hiệu quả: Khả năng tự động hóa và quản lý dữ liệu giúp giảm thiểu sai sót và cải thiện chất lượng thiết kế.
Quản lý dự án dễ dàng: Thư viện biểu tượng và báo cáo danh mục vật liệu giúp đơn giản hóa việc quản lý các thành phần và vật tư.
Với những ưu điểm vượt trội, AutoCAD Electrical là lựa chọn lý tưởng cho các kỹ sư và nhà thiết kế trong ngành điện.
Tính năng nổi bật của phần mềm thiết kế đồ họa điện AutoCAD Electrical
Tài liệu điện

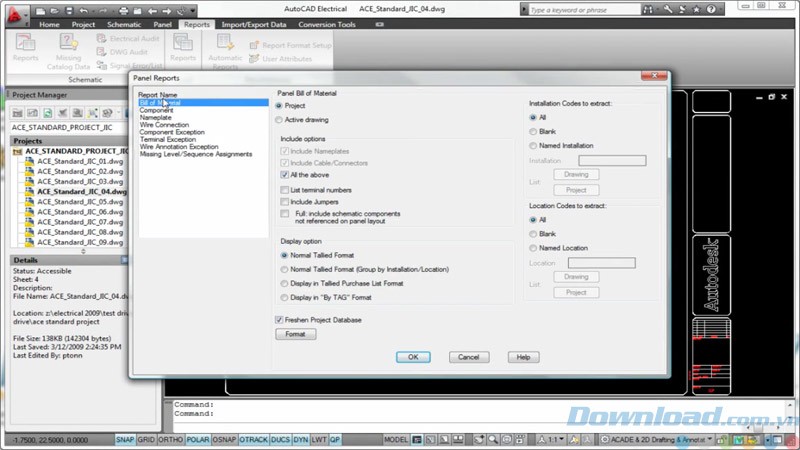

Tạo báo cáo tự động: Các công cụ tích hợp sẵn trong AutoCAD Electrical sẽ tự động tạo và cập nhật các báo cáo, bao gồm danh mục vật liệu (BOM), danh sách dây, PLC I/O, sơ đồ thiết bị đầu cuối, bản tóm tắt cáp và tham khảo chéo. Dữ liệu có thể được sắp xếp và lọc để tạo báo cáo tùy chỉnh, chỉ hiển thị thông tin cần thiết. Các báo cáo này có thể được chèn vào bản vẽ kỹ thuật điện dưới dạng bảng thông minh, dễ dàng cập nhật sau này hoặc lưu thành file riêng.
Tạo báo cáo tự động

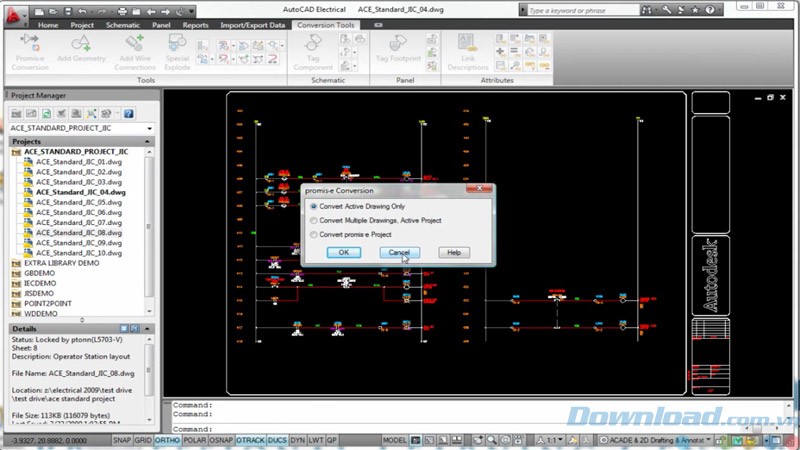

Hợp tác với đối tác: Việc chia sẻ dữ liệu với khách hàng và nhà cung cấp trở nên dễ dàng hơn thông qua định dạng file DWG gốc. Bản vẽ điện có thể được chỉnh sửa và xem bởi các chương trình tương thích DWG như AutoCAD hoặc AutoCAD LT 2D. Khi bản vẽ được chỉnh sửa bởi các bên thứ ba, AutoCAD Electrical có thể tạo báo cáo về các thay đổi đã thực hiện.
Tính năng hợp tác của AutoCAD Electrical

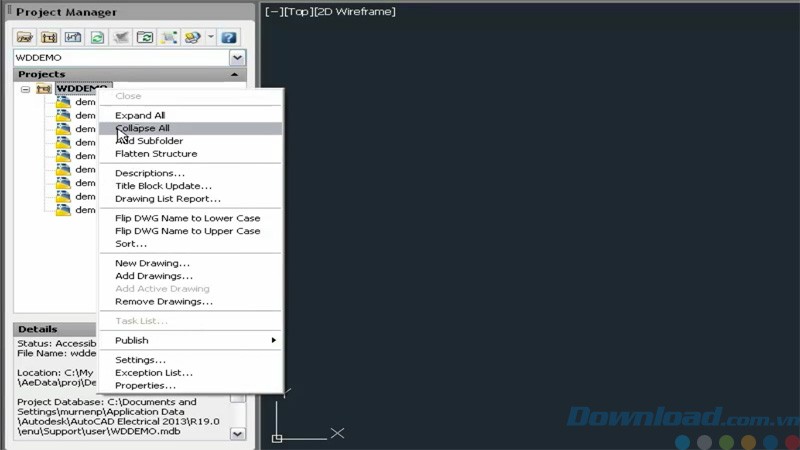

Tổ chức file và dự án: Người dùng có thể tạo các thư mục và thư mục con trong dự án phác thảo điện, giúp dễ dàng di chuyển các file DWG vào các vị trí tương ứng. Số lượng thư mục và cấp độ thư mục có thể được tùy chỉnh để phù hợp với nhu cầu tổ chức dự án.
Tạo thư mục con trong AutoCAD Electrical

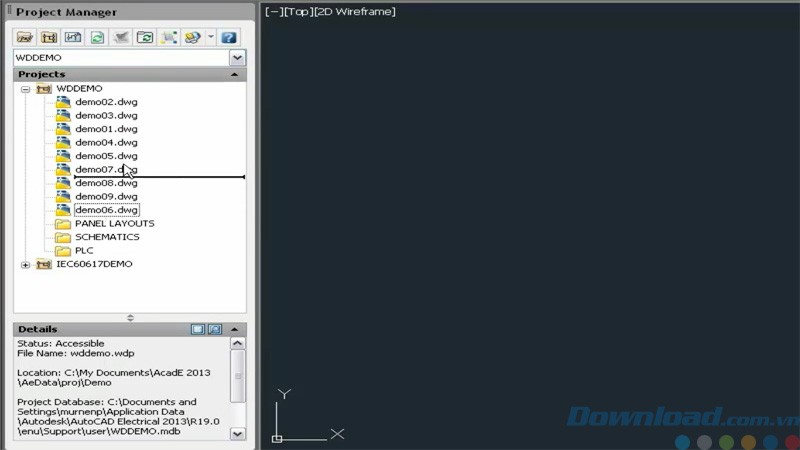

Sắp xếp file linh hoạt: Việc kéo và thả file trong dự án phác thảo điện được hỗ trợ, cho phép người dùng thay đổi vị trí file, di chuyển file vào các thư mục khác nhau và tạo các thư mục con một cách dễ dàng. Thao tác này không làm thay đổi tên file hoặc cập nhật thông tin của chúng.
Kéo thả tập tin trong AutoCAD Electrical

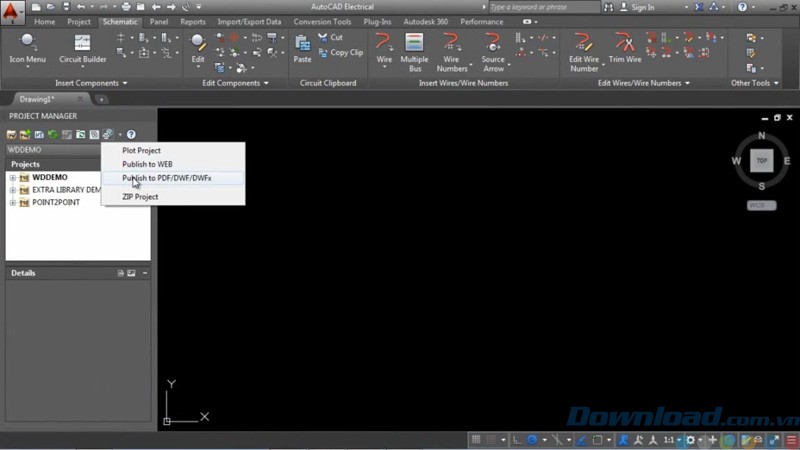

Xuất bản PDF: Tăng cường tài liệu thiết kế bằng cách nhúng các siêu liên kết đến file PDF sơ đồ đại cương nhiều trang. Tạo các tài liệu PDF nhiều trang cho dự án, cho phép điều hướng và tham khảo chéo các thiết bị thông qua các siêu liên kết thông minh. Bookmark phản ánh cấu trúc dự án và tất cả văn bản trong bản thiết kế, cùng với các thuộc tính có thể tìm kiếm.
Xuất bản sang file PDF
Tab Location View trong Project Manager: Xem dự án một cách trực quan thông qua Location View. Tab này cho phép xem tất cả các thiết bị trong dự án bằng cách cài đặt và định vị trong trình xem hình cây. Một bảng điều khiển mở rộng trên Location View cho phép xem và xuất các thiết bị riêng lẻ cùng với các thông tin liên quan.

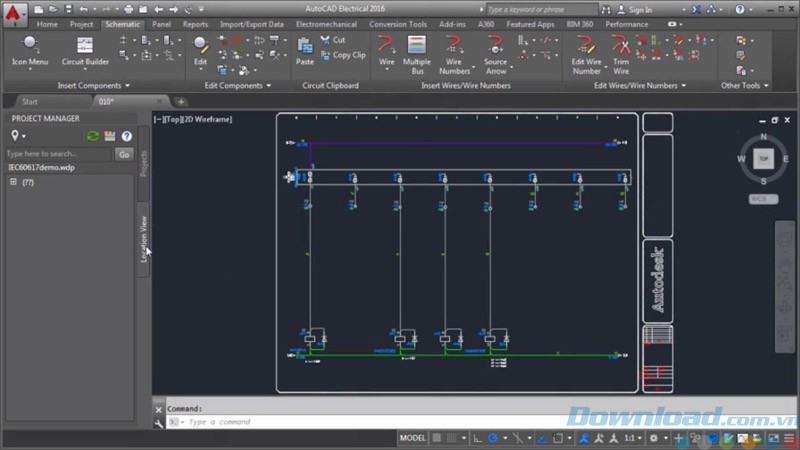

Tab Location View trong AutoCAD Electrical

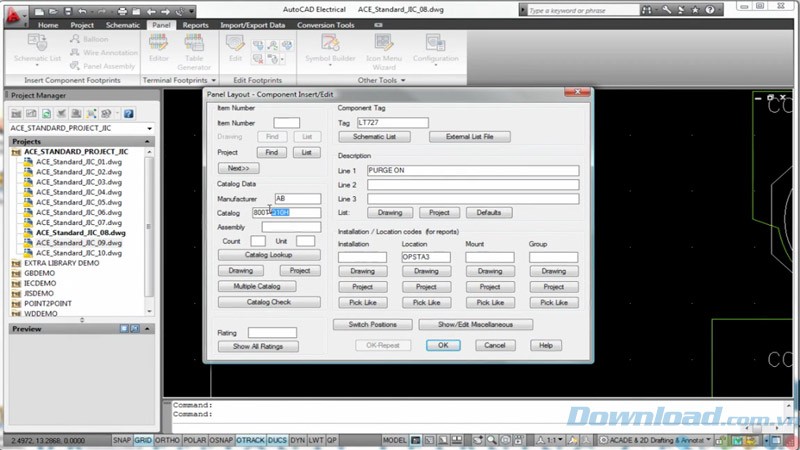

Bố trí bảng điều khiển điện
Vẽ sơ đồ bố trí bảng điều khiển thông minh: Phần mềm trích xuất danh sách các thành phần sơ đồ cho vị trí trong bản vẽ bố trí bảng điều khiển. Người dùng có thể chọn vị trí bảng điều khiển và đại diện vật lý của mỗi thiết bị để chèn vào layout. AutoCAD Electrical tự động tạo liên kết giữa thiết bị và đại diện của nó, đảm bảo mọi thay đổi trên sơ đồ điện đều được cập nhật đến các đối tượng liên quan.
Chèn Panel Layout
Thiết kế thiết bị đầu cuối: Quản lý và chỉnh sửa các thiết bị đầu cuối, bộ nhảy (jumper) giúp tiết kiệm thời gian và tăng độ chính xác của các thiết kế điều khiển điện. Giao diện Terminal Strip Editor đơn giản cho phép chèn thiết bị đầu cuối dự phòng hoặc tạo các thay đổi, chẳng hạn như đảo ngược thông tin dây điện. Phần mềm tự động tạo layout dải thiết bị đầu cuối dựa trên thông tin thiết kế sơ đồ để sử dụng trong các bản vẽ bố trí bảng điều khiển hoặc sơ đồ thiết bị đầu cuối.

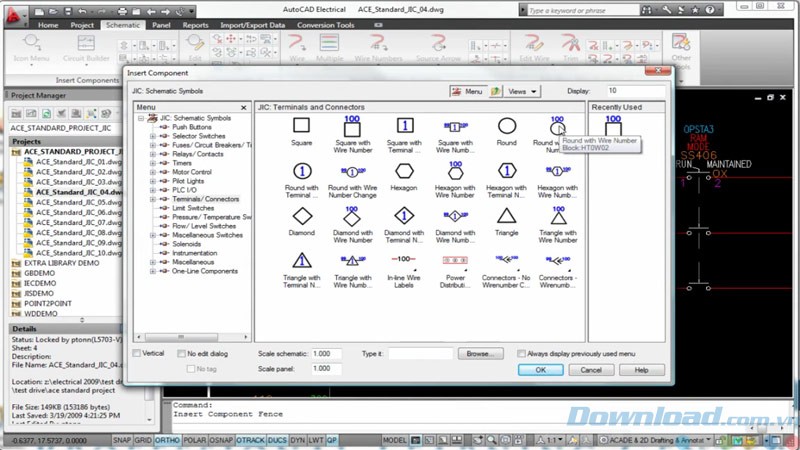

Chèn thành phần trong bản vẽ AutoCAD Electrical

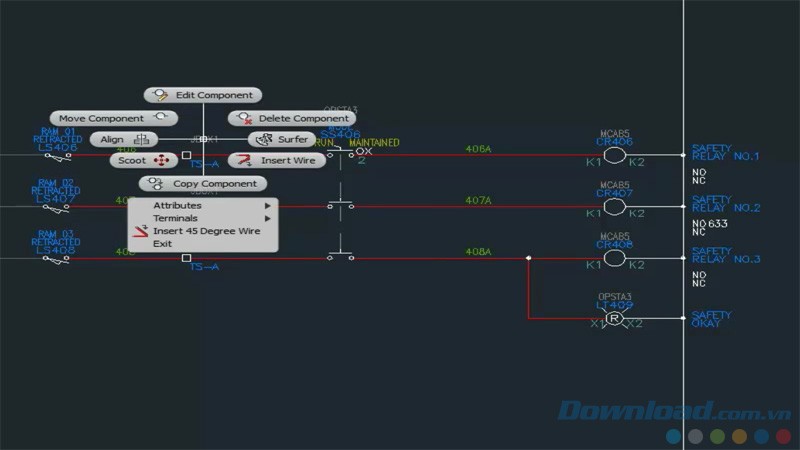

Menu đánh dấu cho chỉnh sửa nhanh: Thay thế các menu ngữ cảnh thông thường bằng menu đánh dấu cho các lệnh, giúp truy cập nhanh đến các tính năng được sử dụng nhiều nhất cho đối tượng đã chọn, bao gồm Delete Component, Edit Component, Scoot và Align. Sự tương tác này giúp rút ngắn thời gian và cải thiện năng suất khi tạo hoặc chỉnh sửa layout bảng điều khiển điện.
Menu đánh dấu trong AutoCAD Electrical
Xuất, nhập dải thiết bị đầu cuối: Xuất dữ liệu thiết bị đầu cuối vào file XML tương thích với Wago ProServe hoặc Phoenix Contact. Xác định dải thiết bị đầu cuối, phụ tùng và phụ kiện trong Wagon ProServe Smart Designer hoặc Phoenix Contact Clip Project. Với Phoenix Contact, người dùng có thể lưu file dưới dạng 3D STEP để đặt dải thiết bị đầu cuối trong Inventor .

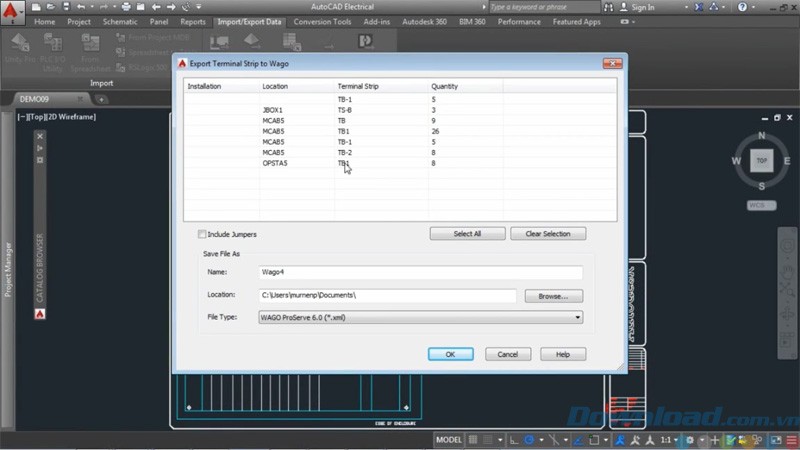

Xuất dải thiết bị đầu cuối sang Wago
Thiết kế sơ đồ điện

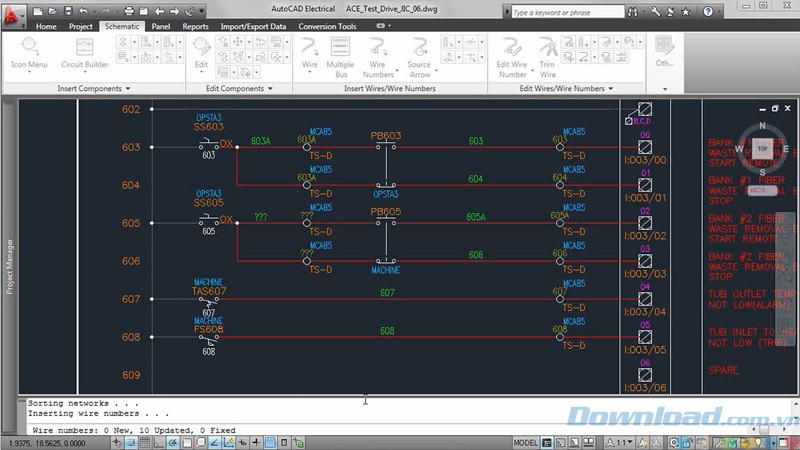

Đánh số dây và gắn thẻ thành phần tự động: Gán số thứ tự hoặc số dựa trên tham chiếu cho tất cả các dây và thành phần một cách tự động. AutoCAD Electrical gán duy nhất số dây và thẻ thành phần trong bản vẽ sơ đồ điện dựa trên cấu hình được chọn, giảm thời gian theo dõi thay đổi thiết kế và giảm thiểu sai sót. Nếu không có điểm rõ ràng, phần mềm sẽ tìm kiếm và tự động tạo băng dẫn trở lại dây.
AutoCAD Electrical tự động đánh số dây
Thiết kế mạch và tái sử dụng: Tự động tạo các mạch điều khiển điện dựa trên nguyên tắc nhờ các thành phần, hệ thống dây điện, xếp hạng và dữ liệu danh mục. Circuit Builder cung cấp thông tin để đưa ra các quyết định kỹ thuật điện tốt, có thể chịu đựng được về phương diện môi trường. Tạo các thiết kế sơ đồ điện dựa trên loại vật liệu của dây, nhiệt độ môi trường xung quanh, giảm điện áp tối đa và nhiều hơn nữa. Cải thiện năng suất bằng cách xây dựng các mạch thường dùng và lưu chúng để tái sử dụng khi cần.

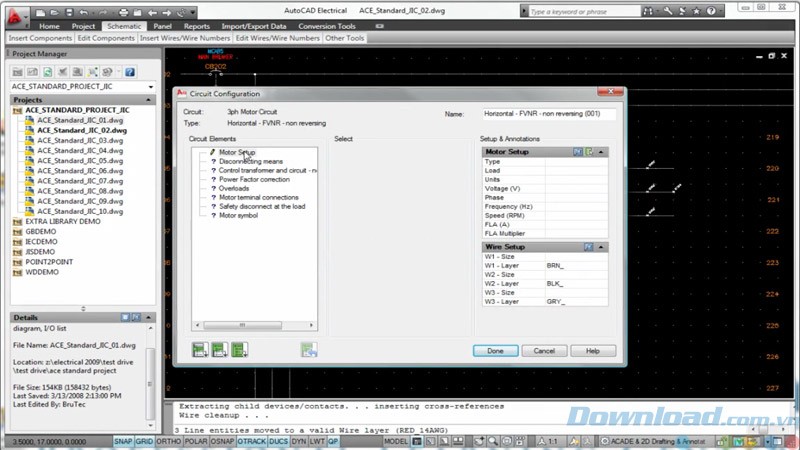

Thiết kế mạch trong AutoCAD Electrical
Thư viện biểu tượng sơ đồ điện: Sử dụng hàng trăm nghìn biểu tượng sơ đồ điện tiêu chuẩn trong AutoCAD Electrical thông qua hệ thống điều hướng menu đơn giản, cho phép nhanh chóng xây dựng các thiết kế điều khiển điện tiêu chuẩn, bao gồm cả khí nén và thủy lực.

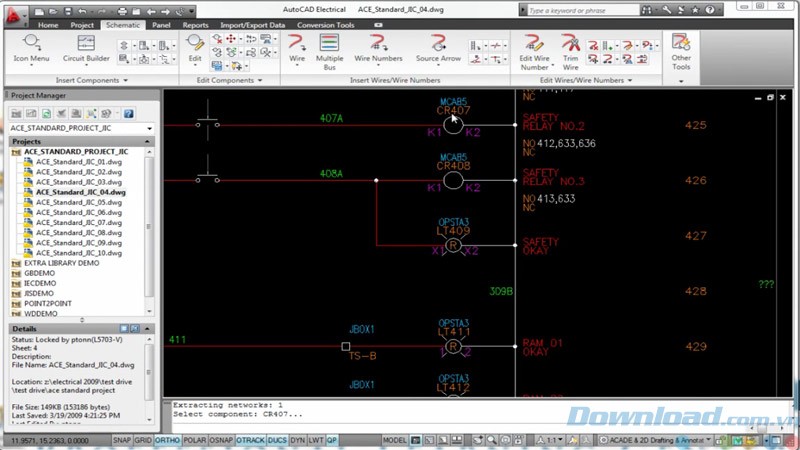

Các biểu tượng sơ đồ điện của AutoCAD Electrical

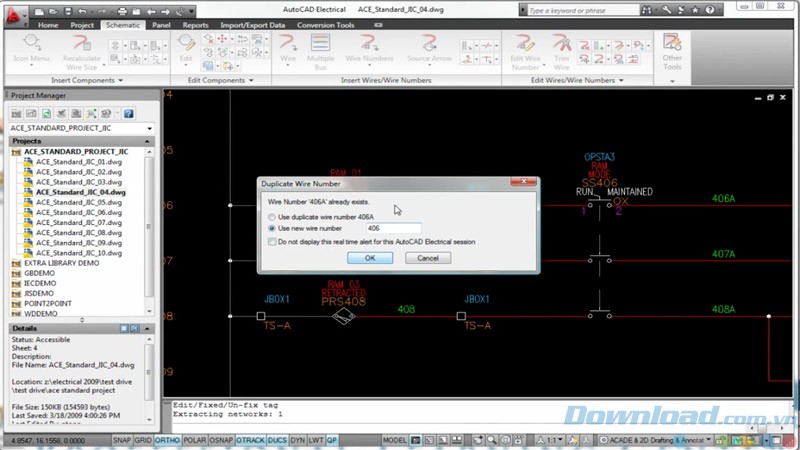

Kiểm tra lỗi thời gian thực: Nắm bắt và loại bỏ các lỗi tốn kém trước khi giai đoạn xây dựng bắt đầu. AutoCAD Electrical giám sát và cảnh báo về các lỗi thiết kế tiềm ẩn khi chúng xảy ra bằng cách so sánh liên tục các thay đổi được yêu cầu với dự án hiện tại. Số dây lặp và thẻ thành phần được gắn cờ. Tránh các lỗi liên quan đến số dây thiếu hoặc không chính xác. Các cảnh báo giúp đảm bảo quá trình thiết kế diễn ra trơn tru trước khi sơ đồ mạch điện được thông qua và đưa vào sản xuất.
Kiểm tra lỗi trong thời gian thực

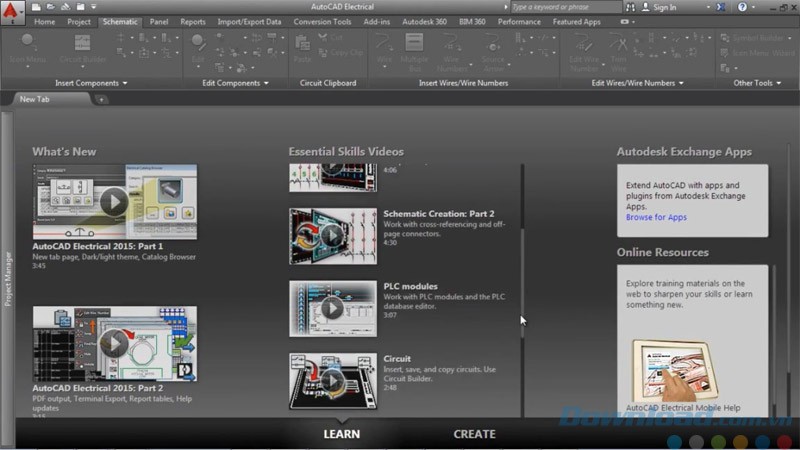

Cải thiện khả năng sử dụng: Các chủ đề nâng cao, kiểu bảng và lệnh Cut, Copy, Paste thông minh giúp tăng cường trải nghiệm người dùng. Chọn chủ đề tối hoặc sáng. Kiểu bảng cho phép kiểm soát kích thước, kiểu và lề văn bản trong báo cáo. Cut, Copy thông minh có thể thay thế các lựa chọn đối tượng trong clipboard, trong khi Paste chèn lựa chọn với khả năng tự động cập nhật số dây và thẻ thành phần. Tài liệu Help cung cấp tìm kiếm liên kết để xác định vị trí các lệnh trong ứng dụng.
Tập tin Help dưới dạng video
Các khả năng được cải thiện với dây: Áp dụng bản vẽ và thuộc tính dự án để sắp xếp trình tự dây cũng như thẻ và số thứ tự dây. Thiết lập này cung cấp chuỗi dây mặc định cho các mạng dây với nhiều thành phần.
Thiết kế các điều khiển điện
Coil thời gian thực và tiếp xúc tham chiếu: Giảm nguy cơ quá nhiều tiếp xúc được gán cho một rơle, giảm thiểu thời gian theo dõi việc gán thủ công. AutoCAD Electrical thiết lập mối quan hệ "cha-con" giữa coil và tiếp xúc, theo dõi số lượng tiếp xúc được gán cho mỗi coil và cảnh báo nếu giới hạn bị vượt quá.

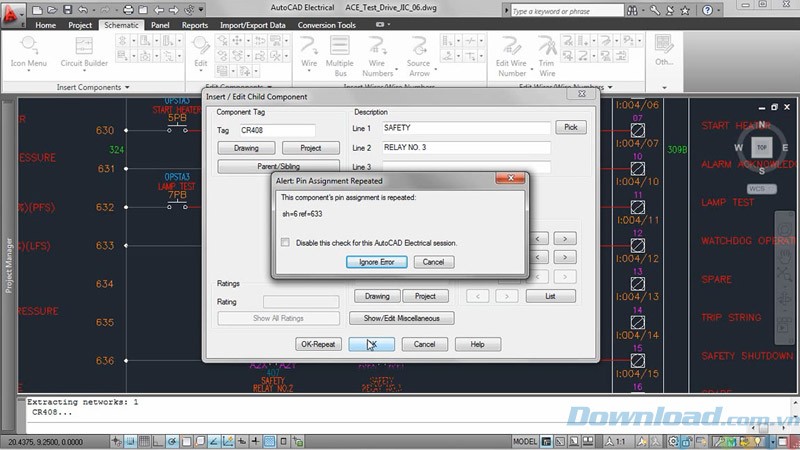

Theo dõi tiếp xúc tham chiếu
Vẽ PLC I/O từ các bảng tính: Xác định các tập I/O của dự án trong chương trình bảng tính để tạo một tập hợp toàn diện của bản vẽ PLC I/O. Tự động tạo bản vẽ theo các cấu hình, hoàn chỉnh với các thang, mô-đun I/O, văn bản mô tả, thành phần và ký hiệu đầu cuối được kết nối đến mỗi điểm I/O. Các báo cáo này xuất đến chương trình PLC, hầu như loại bỏ sự cần thiết phải tạo bản vẽ thủ công.

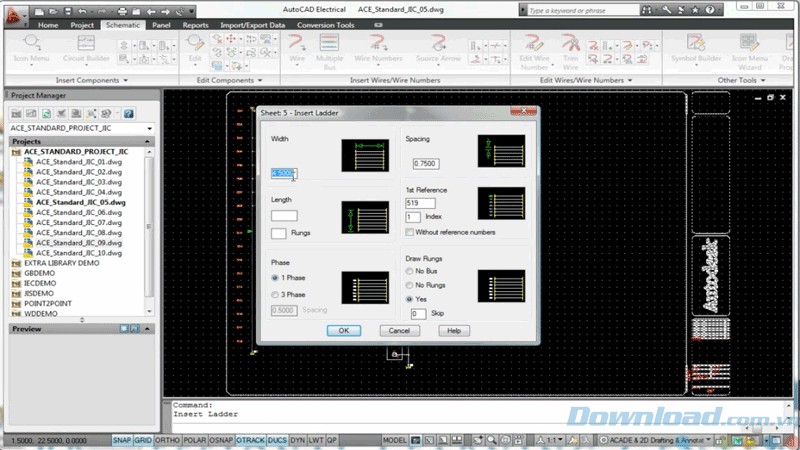

Vẽ PLC trong AutoCAD Electrical
Các thư viện tiêu chuẩn: Sử dụng các thư viện thành phần từ các nhà cung cấp nổi tiếng nhất trong ngành điện để tạo các thiết kế điện tiêu chuẩn, đáp ứng yêu cầu. AutoCAD Electrical bao gồm cơ sở dữ liệu của hơn 650.000 thành phần và ký hiệu như công tắc, nút ấn, rơle, thiết bị đầu cuối, cùng thư viện thiết bị khí nén, thủy lực và P&ID.

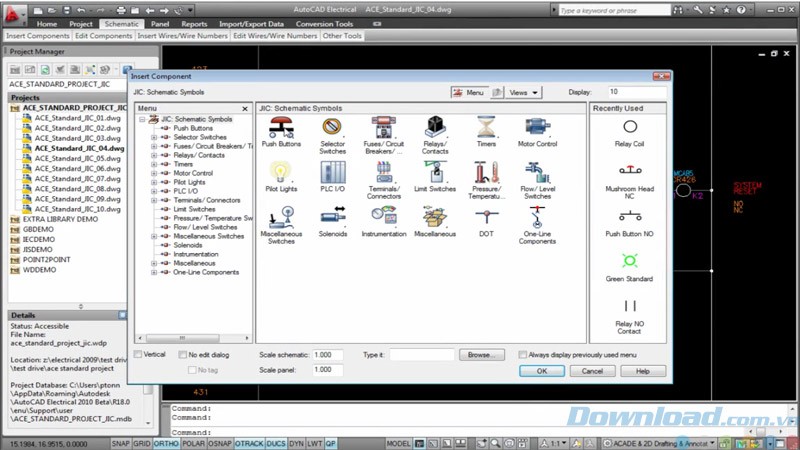

Chọn các thành phần từ thư viện

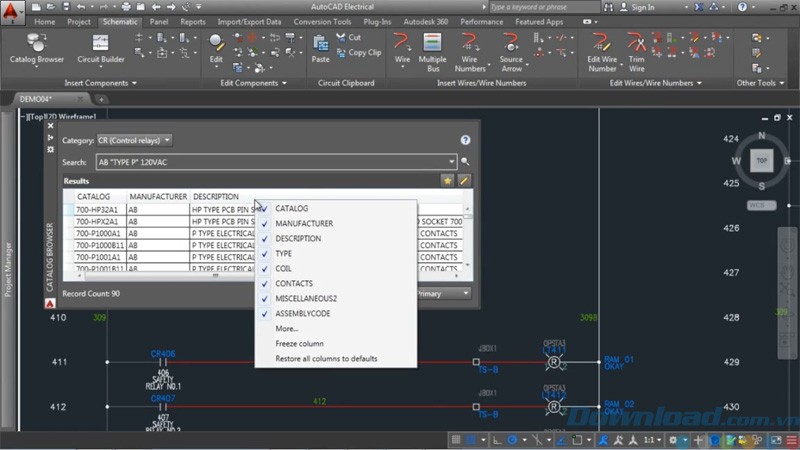

Xem trước Catalog Browser và chèn bộ phận: Chèn các bộ phận vào sơ đồ với thông tin danh mục được gán sẵn. Tìm kiếm các đối tượng danh mục và chèn các thành phần trực tiếp từ Catalog Browser với bảng xem trước. Catalog Browser có thể được ghim để luôn hiển thị khi làm việc.
Xem trước Catalog Browser

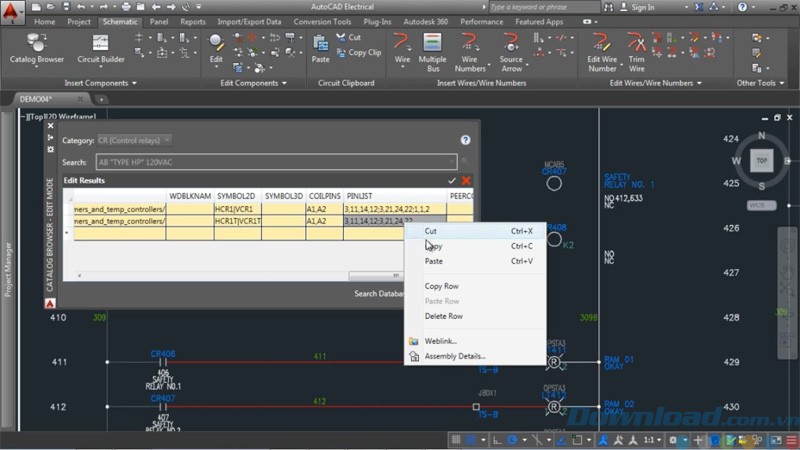

Chỉnh sửa các bộ phận trong Catalog Browser: Dễ dàng thêm hoặc chỉnh sửa các đối tượng danh mục và gán ký tự, thành phần 3D vào cơ sở dữ liệu danh mục. Chỉnh sửa, thêm hoặc loại bỏ các bản ghi trong cơ sở dữ liệu danh mục từ giao diện bảng dễ sử dụng. Gán nhiều biểu tượng và thành phần 3D cho khả năng tương tác với phần mềm Inventor 3D CAD.
Chỉnh sửa các bộ phận trong Catalog Browser

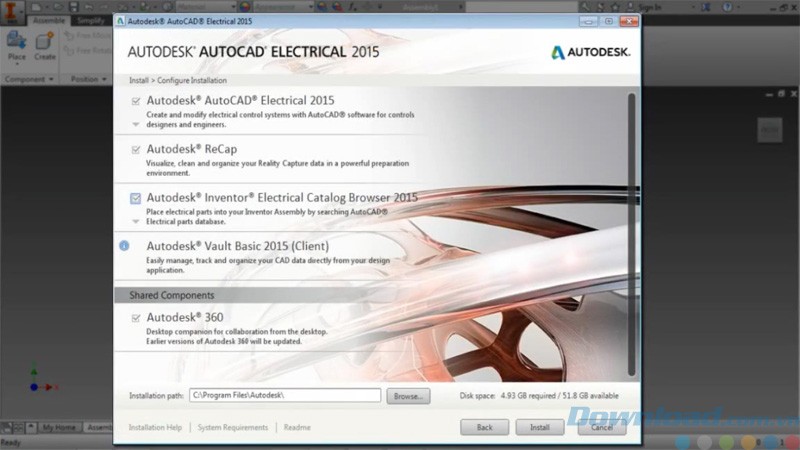

Tích hợp các thành phần Inventor: Thêm Electrical Catalog Browser vào phần mềm Inventor 3D CAD 2015 trong khi cài đặt để truy cập các bộ phận điện 3D. Sự tăng cường này hỗ trợ ngành cơ điện tử. Chèn các bộ phận điện 3D vào bộ phận Inventor từ danh mục tương tự như thiết kế điện để hoàn thành giải pháp tạo mẫu kỹ thuật số.
AutoCAD Electrical tích hợp các thành phần Inventor

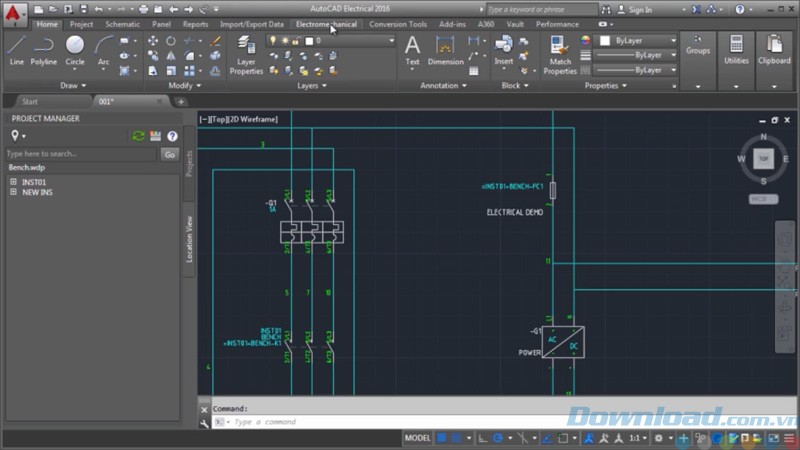

Khả năng tương tác với Autodesk Inventor: Có được sự tích hợp liền mạch của các thiết kế điện với các bộ phận cơ khí, cho phép ghép nối, quản lý và cập nhật chéo thời gian thực, với quy trình công việc điện giữa AutoCAD Electrical và Inventor. Hai quy định đó được giữ đồng bộ, cho phép thiết kế được tích hợp không lỗi, định tuyến, kết nối và chiều dài dây, cáp chính xác thông qua một giao diện người dùng chung giữa hai sản phẩm.
AutoCAD Electrical là phần mềm chuyên dụng để thiết kế kỹ thuật điện, kế thừa đầy đủ tính năng của AutoCAD và bổ sung các công cụ đặc thù như thư viện biểu tượng, báo cáo vật liệu, thiết kế I/O PLC. Nhờ đó, công việc thiết kế và điều khiển trở nên nhanh chóng và hiệu quả hơn.
AutoCAD Electrical tạo báo cáo tự động như thế nào?
AutoCAD Electrical có khả năng tự động tạo và cập nhật nhiều loại báo cáo quan trọng như danh mục vật liệu, danh sách dây dẫn, thông tin PLC I/O và sơ đồ đấu nối. Các báo cáo này có thể được chèn trực tiếp vào bản vẽ hoặc xuất ra dưới dạng tệp tin.
Làm thế nào để chia sẻ dữ liệu với khách hàng và đối tác trong AutoCAD Electrical?
AutoCAD Electrical cho phép trao đổi dữ liệu với khách hàng và nhà cung cấp thông qua định dạng file DWG tiêu chuẩn. Định dạng này đảm bảo khả năng tương thích và dễ dàng chỉnh sửa, xem trên các phần mềm như AutoCAD hoặc AutoCAD LT.
AutoCAD Electrical có các tính năng quản lý tập tin và dự án nào?
AutoCAD Electrical giúp bạn dễ dàng tổ chức dự án bằng cách tạo thư mục và thư mục con. Bạn có thể di chuyển các tập tin DWG vào các thư mục này bằng cách kéo thả, mà không cần thay đổi tên hay thông tin của tập tin.
AutoCAD Electrical hỗ trợ xuất bản vẽ sang những định dạng nào?
AutoCAD Electrical có thể xuất bản vẽ sang định dạng PDF đa trang, tích hợp siêu liên kết và bookmark để hỗ trợ điều hướng và tìm kiếm thông tin hiệu quả.
Tính năng Location View trong AutoCAD Electrical có tác dụng gì?
Location View giúp bạn xem dự án theo vị trí thực tế của các thiết bị trong sơ đồ, đồng thời cung cấp bảng điều khiển để xem và xuất thông tin chi tiết của thiết bị đó.
AutoCAD Electrical hỗ trợ thiết kế bố trí bảng điều khiển điện ra sao?
Phần mềm giúp bạn trích xuất danh sách thành phần sơ đồ để bố trí trên bảng điều khiển, đồng thời tự động liên kết giữa thiết bị và vị trí vật lý của chúng. Các thay đổi trong sơ đồ sẽ được cập nhật tự động trên layout.
Quản lý thiết bị đầu cuối trong AutoCAD Electrical được thực hiện như thế nào?
Bạn có thể sử dụng Terminal Strip Editor để quản lý và chỉnh sửa thiết bị đầu cuối, cũng như bộ nhảy một cách thuận tiện. Công cụ này tự động tạo bố cục dựa trên thiết kế sơ đồ, hỗ trợ bố trí bảng điều khiển hoặc sơ đồ thiết bị đầu cuối.
Tính năng menu đánh dấu trong AutoCAD Electrical có công dụng gì?
Menu đánh dấu thay thế menu chuột phải, cung cấp các lệnh thường dùng được sắp xếp theo loại đối tượng. Điều này giúp người dùng thao tác nhanh hơn và tăng năng suất khi thiết kế hoặc chỉnh sửa sơ đồ điện.
AutoCAD Electrical có khả năng xuất nhập dữ liệu thiết bị đầu cuối như thế nào?
Phần mềm cho phép xuất danh sách thiết bị đầu cuối sang định dạng XML, tương thích với các phần mềm như Wago ProServe hoặc Phoenix Contact. Ngoài ra, bạn có thể lưu dữ liệu 3D ở định dạng STEP để sử dụng trong Inventor.
AutoCAD Electrical tự động đánh số dây và gán thẻ thành phần như thế nào?
Phần mềm sẽ tự động đánh số dây và gán thẻ thành phần dựa trên các cấu hình đã được chọn. Quá trình này giúp tránh trùng lặp, tiết kiệm thời gian và giảm thiểu sai sót trong quá trình theo dõi thiết kế.
Tính năng Circuit Builder trong AutoCAD Electrical có những ưu điểm gì?
Circuit Builder giúp tự động tạo các mạch điều khiển điện dựa trên thông tin về thành phần, dây dẫn và các thông số kỹ thuật khác. Nhờ đó, thiết kế trở nên chính xác hơn và có thể tái sử dụng hiệu quả.
AutoCAD Electrical cung cấp những biểu tượng sơ đồ điện nào?
Phần mềm tích hợp một thư viện lớn với hàng trăm nghìn biểu tượng tiêu chuẩn cho các sơ đồ điện, khí nén và thủy lực. Việc lựa chọn và sử dụng các biểu tượng này được thực hiện dễ dàng thông qua menu điều hướng trực quan.
Phần mềm AutoCAD Electrical kiểm tra lỗi thiết kế điện như thế nào?
AutoCAD Electrical có khả năng kiểm tra lỗi thiết kế điện ngay khi thực hiện, ví dụ như trùng lặp số dây hoặc thẻ thành phần không chính xác. Phần mềm sẽ cảnh báo ngay lập tức để người dùng có thể khắc phục, tránh sai sót trước khi đưa vào sản xuất.
Phần mềm có những tính năng nào giúp cải thiện trải nghiệm người dùng?
Phần mềm hỗ trợ tùy chọn giao diện sáng/tối, tùy chỉnh kiểu bảng trong báo cáo, cũng như các lệnh cắt, sao chép, dán thông minh. Những tính năng này giúp người dùng thao tác nhanh chóng và chính xác hơn.
AutoCAD Electrical hỗ trợ thiết kế các điều khiển điện như thế nào?
Phần mềm thiết lập mối liên kết giữa coil và tiếp điểm, đồng thời đưa ra cảnh báo khi số lượng tiếp điểm vượt quá giới hạn cho phép. Điều này giúp giảm thiểu sai sót và nâng cao hiệu quả trong quá trình thiết kế.
Cách tạo bản vẽ PLC I/O tự động trong AutoCAD Electrical?
Bạn có thể nhập dữ liệu I/O từ bảng tính để AutoCAD Electrical tự động tạo bản vẽ PLC I/O chi tiết, bao gồm các mô-đun, thang, thành phần và ký hiệu đầu cuối.
AutoCAD Electrical cung cấp những thư viện thành phần nào?
Phần mềm sở hữu cơ sở dữ liệu phong phú với hơn 650.000 thành phần và ký hiệu điện, bao gồm công tắc, rơle, thiết bị đầu cuối. Ngoài ra, AutoCAD Electrical còn tích hợp thư viện thiết bị khí nén, thủy lực và P&ID.
Catalog Browser trong AutoCAD Electrical có chức năng gì?
Catalog Browser giúp người dùng dễ dàng tìm kiếm, xem trước và chèn các thành phần từ danh mục vào sơ đồ điện một cách nhanh chóng và chính xác.
Tôi có thể tùy chỉnh các mục trong Catalog Browser không?
Có, bạn hoàn toàn có thể thêm, chỉnh sửa hoặc xóa các đối tượng danh mục. Việc gán ký tự và thành phần 3D cũng được thực hiện dễ dàng thông qua giao diện bảng dữ liệu.
AutoCAD Electrical có khả năng tương tác với Inventor như thế nào?
AutoCAD Electrical có thể tích hợp với Inventor, cho phép chèn các bộ phận điện 3D trực tiếp vào thiết kế. Sự tích hợp này giúp đồng bộ hóa thiết kế điện và cơ khí, đồng thời quản lý các thay đổi và định tuyến dây dẫn một cách chính xác.
Cấu hình máy tính tối thiểu để cài đặt AutoCAD Electrical là gì?
Để cài đặt AutoCAD Electrical, máy tính của bạn cần hệ điều hành Windows 7 trở lên, bộ xử lý Intel Pentium 4 hoặc AMD Athlon 64, và RAM từ 2GB (cho hệ 32bit) đến 4GB (cho hệ 64bit). Ngoài ra, cần có độ phân giải màn hình tối thiểu 1024x768, card đồ họa hỗ trợ True Color và DirectX 9 hoặc 11, cùng ổ cứng trống ít nhất 12GB và .Net Framework 4.5.
